TMC24A-SR-F
Kod produktu: TMC24A-SR-F
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

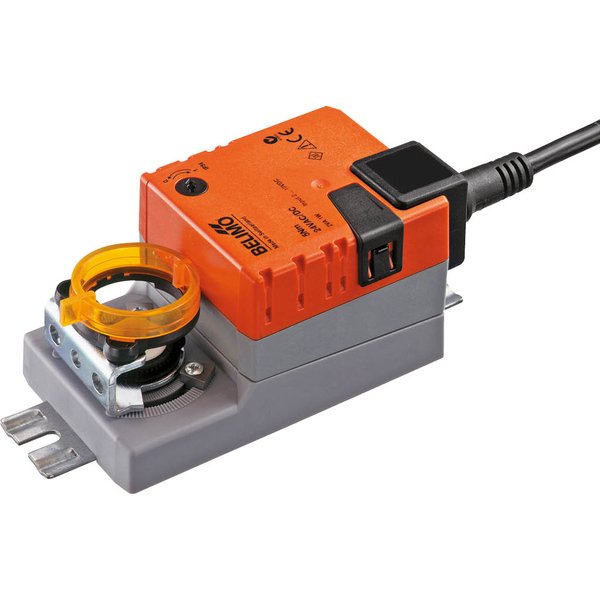

Siłownik analogowy do przepustnic powietrza TMC24A-SR-F
Siłownik analogowy TMC24A-SR-F to rozwiązanie dedykowane do precyzyjnego sterowania przepustnicami powietrza w instalacjach budynkowych. Został zaprojektowany do obsługi przepustnic o powierzchni dochodzącej do 0.4 m². Urządzenie pracuje z momentem obrotowym 2 Nm i jest zasilane napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informując o aktualnym położeniu.
Cechy produktu
- Precyzyjne sterowanie analogowe: Siłownik reaguje na standardowy sygnał sterujący 2...10 V, precyzyjnie ustawiając przepustnicę w wymaganej pozycji. Dodatkowo, generuje sygnał zwrotny (również 2...10 V), który informuje o aktualnym położeniu i może być wykorzystany do sterowania kolejnymi urządzeniami.
- Prosty montaż bezpośredni: Montaż urządzenia jest szybki i łatwy, odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego połączenia kształtowego.
- Możliwość przestawiania ręcznego: Siłownik wyposażono w przycisk, który po wciśnięciu rozłącza przekładnię, umożliwiając ręczną zmianę położenia przepustnicy. Funkcja ta posiada opcję blokady, co ułatwia prace serwisowe i konfiguracyjne.
- Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą wbudowanych ograniczników mechanicznych.
- Wysoka niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.4 W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Mechanical interface: | Połączenie kształtowe 8x8 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2006/95/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.42 kg |
