GM24A-MOD

Producent: Belimo

Kod produktu: GM24A-MOD

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

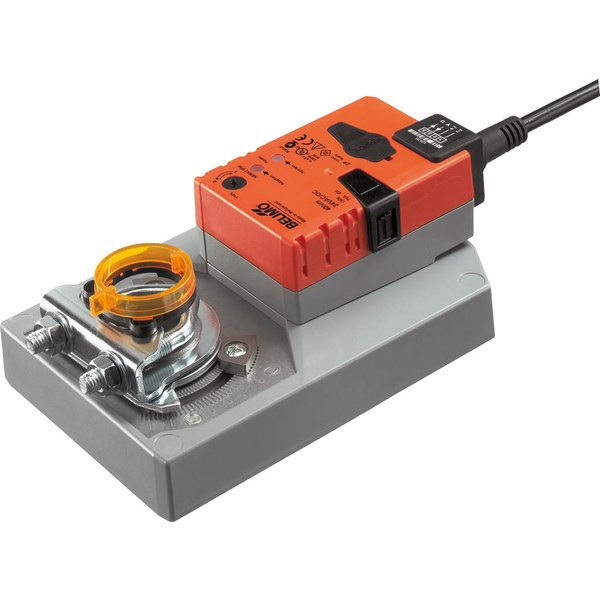

Siłownik do przepustnic GM24A-MOD z interfejsem komunikacyjnym

Siłownik GM24A-MOD jest przeznaczony do automatyzacji przepustnic powietrza w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Dzięki momentowi obrotowemu 40 Nm, efektywnie obsługuje przepustnice o powierzchni do około 8 m². Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje wszechstronne możliwości sterowania, zarówno analogowego, jak i poprzez nowoczesne interfejsy komunikacyjne.

Kluczowe cechy i funkcjonalności

Wszechstronna komunikacja: Zintegrowane interfejsy BACnet MS/TP, Modbus RTU oraz MP-Bus pozwalają na bezproblemową integrację z systemami automatyki budynkowej. Siłownik odbiera cyfrowe sygnały sterujące i przesyła dane o swoim aktualnym stanie.
Przetwarzanie sygnałów z czujników: Urządzenie umożliwia bezpośrednie podłączenie czujników pasywnych, aktywnych lub styków. Sygnały analogowe z czujników są konwertowane na postać cyfrową i mogą być przesyłane przez magistralę komunikacyjną, co upraszcza instalację.
Elastyczna konfiguracja: Chociaż ustawienia fabryczne pasują do większości typowych aplikacji, parametry siłownika można łatwo dostosować do indywidualnych potrzeb za pomocą dedykowanej aplikacji Belimo Assistant 2.
Tryb hybrydowy: Siłownik może być sterowany za pomocą standardowego sygnału analogowego, jednocześnie wykorzystując komunikację cyfrową (BACnet lub Modbus) do przesyłania informacji zwrotnej o swoim położeniu.
Prosty montaż: Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilną i pewną pracę urządzenia.
Obsługa ręczna: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co umożliwia swobodną regulację. Przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie ograniczyć za pomocą mechanicznych ograniczników, dostosowując go do wymagań konkretnej przepustnicy.
Wysoka niezawodność: Urządzenie jest chronione przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co zapewnia bezpieczną i długotrwałą pracę.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.6 W
Moc znamionowa:	5.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP, Modbus RTU (ustawienie fabryczne), MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Regulowany zakres roboczy Y:	0.5...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V, Punkt końcowy 2...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	75...290 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 12...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.7 kg
