GR230A-7

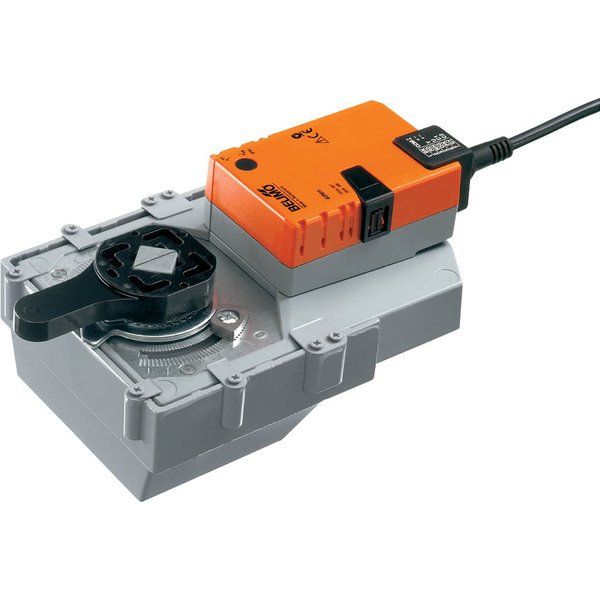

Siłownik obrotowy, 40 Nm, AC 100...240 V, Zamknij/Otwórz, 150 s, IP54, F07

Kod produktu: GR230A-7

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	AC 100...240 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	100...150 s
Połączenie elektryczne:	Kabel 1 m, 3x 0.75 mm²
Kategoria ochronna:	IP54

Siłownik obrotowy GR230A-7 przeznaczony do klap motylkowych, charakteryzujący się momentem obrotowym silnika wynoszącym 40 Nm.

Urządzenie pracuje z napięciem znamionowym AC 100...240 V i oferuje sterowanie typu Zamknij/Otwórz.

Zastosowanie

Siłownik jest przeznaczony do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Może być stosowany na zewnątrz budynków, pod warunkiem, że nie jest bezpośrednio narażony na działanie wody (morskiej), śniegu, promieni słonecznych, agresywnych gazów ani na oblodzenie. Warunki otoczenia muszą być zgodne z podanymi w karcie katalogowej.

Cechy produktu

Łatwy montaż bezpośredni: Możliwość montażu bezpośrednio na klapie motylkowej. Położenie względem klapy motylkowej można zmieniać z krokiem 90°.
Przestawianie ręczne: Dostępne po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować).
Regulowany kąt obrotu: Kąt obrotu jest regulowany przy użyciu ograniczników mechanicznych.
Wysoka niezawodność działania: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika.
Praca równoległa: Jest możliwe równoległe połączenie kilku siłowników (należy sprawdzić dane eksploatacyjne).

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	5W
Pobór mocy w stanie spoczynku:	2W
Moc znamionowa:	9 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F07
Masa
Masa:	2.2 kg
