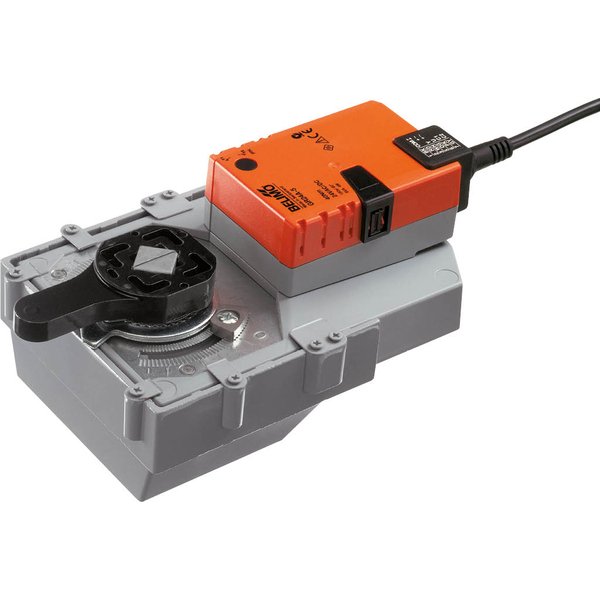

GR24A-5

Siłownik obrotowy, 40 Nm, AC/DC 24 V, Zamknij/Otwórz, 150 s, IP54, F05

Kod produktu: GR24A-5

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	100...150 s
Połączenie elektryczne:	Kabel 1 m, 3x 0.75 mm²
Kategoria ochronna:	IP54

Siłownik obrotowy GR24A-5 to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania zaworami obrotowymi i klapami motylkowymi w instalacjach HVAC.

Kluczowe parametry:

Moment obrotowy silnika: 40 Nm
Napięcie znamionowe: AC/DC 24 V
Sterowanie: Zamknij/Otwórz

Cechy produktu:

Łatwy montaż bezpośredni: Siłownik umożliwia prosty i szybki montaż bezpośrednio na zaworze obrotowym lub klapie motylkowej, wykorzystując kołnierz montażowy. Położenie siłownika względem zaworu można łatwo regulować z krokiem 90°.
Przestawianie ręczne: Możliwość ręcznego przestawiania jest dostępna po naciśnięciu dedykowanego przycisku. Przekładnia pozostaje wysprzęglona, dopóki przycisk nie zostanie zwolniony; wciśnięty przycisk można zablokować dla wygody obsługi.
Regulowany kąt obrotu: Kąt obrotu siłownika jest precyzyjnie regulowany za pomocą ograniczników mechanicznych, co pozwala na dopasowanie do specyficznych wymagań aplikacji.
Wysoka niezawodność działania: Konstrukcja siłownika zapewnia zabezpieczenie przed przeciążeniem. Nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po dojściu do ogranicznika, co przekłada się na długą i bezproblemową eksploatację.

Dodatkowe informacje:

Pobór mocy podczas pracy: 4W
Pobór mocy w stanie spoczynku: 2W
Poziom mocy akustycznej silnika: 45 dB(A)
Wskaźnik położenia: Mechaniczny, zintegrowany
Kategoria ochronna obudowy IEC/EN: IP54
Klasa ochronności IEC/EN: III, Napięcie bezpieczne - niskie (SELV)
Zakres temperatury otoczenia: od -30°C do 50°C
Masa: 2.2 kg

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	2W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F05
Masa
Masa:	2.2 kg
