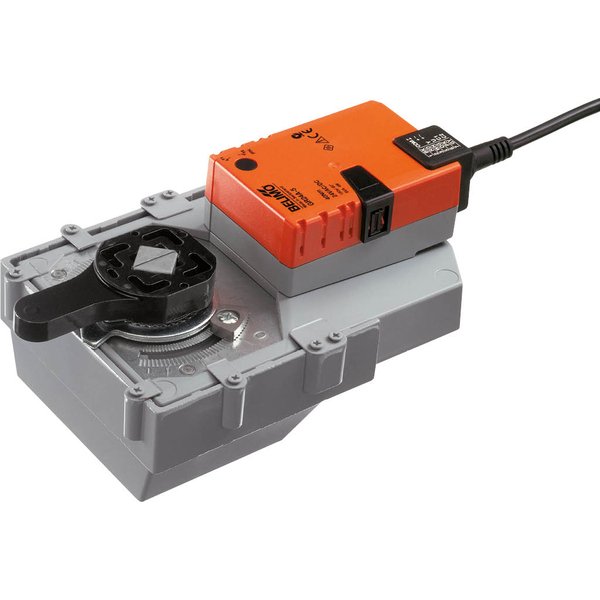

GR24A-7

Siłownik obrotowy, 40 Nm, AC/DC 24 V, Zamknij/Otwórz, 150 s, IP54, F07

Kod produktu: GR24A-7

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	100...150 s
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik Obrotowy GR24A-7 do Klap Motylkowych

Siłownik GR24A-7 jest przeznaczony do sterowania klapami motylkowymi w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie pracuje w trybie Otwórz/Zamknij i jest zasilane napięciem bezpiecznym 24 V AC/DC. Silnik generuje moment obrotowy na poziomie 40 Nm, zapewniając skuteczną i niezawodną pracę.

Główne cechy produktu

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi klapy motylkowej, z możliwością wyboru orientacji co 90 stopni.
Obsługa ręczna: Możliwość ręcznego sterowania siłownikiem za pomocą przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić regulację.
Regulacja kąta obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego położenia.

Zastosowanie i wskazówki montażowe

Urządzenie jest przeznaczone wyłącznie do użytku w stacjonarnych systemach HVAC. Montaż i wszelkie prace instalacyjne muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. Zasilanie powinno pochodzić z transformatora bezpieczeństwa. Istnieje możliwość równoległego podłączenia kilku siłowników, jednak należy w takim przypadku sprawdzić dane eksploatacyjne.

Dostępne akcesoria

Styk pomocniczy 1x SPDT nakładany (S1A)
Styk pomocniczy 2x SPDT nakładany (S2A)
Potencjometr sprzężenia zwrotnego 140 Ω nakładany (P140A)
Potencjometr sprzężenia zwrotnego 1 kΩ nakładany (P1000A)
Potencjometr sprzężenia zwrotnego 10 kΩ nakładany (P10000A)

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	2W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F07
Masa
Masa:	2.2 kg
