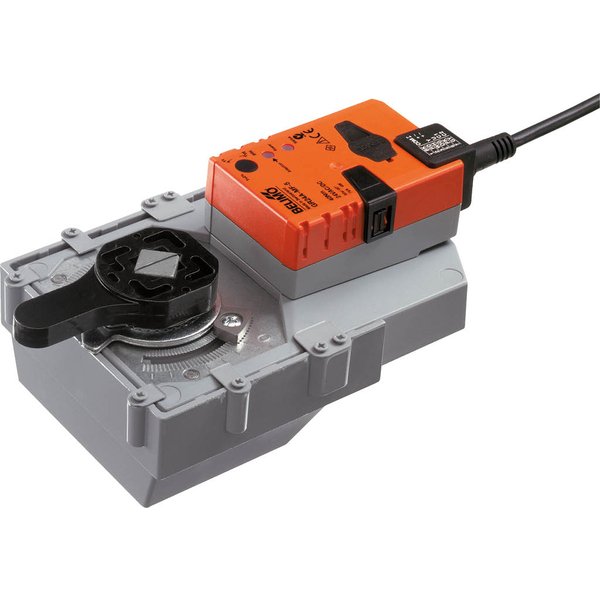

GR24A-MP-5

Siłownik obrotowy GR24A-MP-5 to zaawansowane urządzenie z interfejsem komunikacyjnym, przeznaczone do precyzyjnego sterowania zaworami obrotowymi i klapami motylkowymi. Zaprojektowany do pracy z napięciem znamionowym AC/DC 24 V, oferuje moment obrotowy 40 Nm, zapewniając niezawodne i efektywne działanie w systemach HVAC.

Główne cechy produktu

• Moment obrotowy: Silnik 40 Nm zapewnia mocne i stabilne działanie.
• Uniwersalne zasilanie: Napięcie znamionowe AC/DC 24 V.
• Elastyczne sterowanie: Sterowanie analogowe (2...10 V zmienne) oraz z interfejsem komunikacyjnym MP-Bus.
• Sygnał sprzężenia zwrotnego: 2...10 V zmienne do monitorowania pozycji.
• Komunikacja: Pełna integracja z systemami sterowania poprzez szynę Belimo MP-Bus.
• Przetwarzanie sygnałów czujników: Możliwość podłączenia i przetwarzania sygnałów z czujników (pasywnych, aktywnych lub zestyków).
• Łatwy montaż bezpośredni: Montaż bezpośrednio na zaworze obrotowym lub klapie motylkowej z kołnierzem montażowym. Położenie względem zaworu można zmieniać z krokiem 90°.
• Konfigurowalność: Możliwość modyfikacji parametrów za pomocą aplikacji Belimo Assistant 2.
• Wysoka niezawodność: Zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do ogranicznika.
• Odporność: Klasa ochronności IP54 oraz szeroki zakres temperatury otoczenia od -30 do 50°C.

Szczegółowe funkcje i możliwości

Tryby pracy

• Praca konwencjonalna: Siłownik sterowany jest standardowym sygnałem nastawczym DC 0...10 V. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia siłownika 0...100% oraz jako sygnał nastawczy dla innych siłowników.
• Współpraca z szyną MP-Bus: Siłownik odbiera cyfrowy sygnał nastawczy z regulatora wyższego poziomu za pośrednictwem szyny MP-Bus i ustawia się w żądanej pozycji. W tym trybie zacisk U pełni funkcję interfejsu komunikacyjnego.

Przetwarzanie sygnału z czujników

Urządzenie umożliwia podłączenie czujnika (pasywnego, aktywnego albo zestyku). Siłownik z interfejsem szyny MP pełni wówczas funkcję przetwornika analogowo-cyfrowego, umożliwiającego przesyłanie sygnału czujnika, poprzez szynę MP-Bus, do systemu wyższego poziomu.

Konfigurowalność i adaptacja

• Urządzenie konfigurowalne: Ustawienia fabryczne są dostosowane do większości zastosowań, jednak pojedyncze parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2.
• Pozycja podstawowa: Po włączeniu napięcia zasilania po raz pierwszy, tj. podczas rozruchu, włącza się funkcja dostosowania zakresu ruchu siłownika. Siłownik dostosowuje wówczas zakres roboczy oraz sygnalizację zwrotną położenia do zakresu położeń mechanicznych, a następnie powraca do pozycji zgodnej z sygnałem nastawczym.
• Dopasowanie i synchronizacja: Funkcję adaptacji można uruchamiać przyciskiem „Adaptation” lub przy użyciu aplikacji Belimo Assistant 2. W siłowniku skonfigurowano automatyczne synchronizowanie po naciśnięciu przycisku przestawiania ręcznego, które odbywa się w pozycji podstawowej (0%).

Obsługa i bezpieczeństwo

• Przestawianie ręczne: Możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować).
• Regulowany kąt obrotu: Kąt obrotu regulowany przy użyciu ograniczników mechanicznych.
• Wskaźnik położenia: Zintegrowany, mechaniczny wskaźnik położenia.
• Bezpieczeństwo: Siłownik posiada klasę ochronności III (Napięcie bezpieczne - niskie SELV) oraz kategorię ochronną obudowy IP54. Jest to urządzenie bezobsługowe.
