GR24A-MP-7

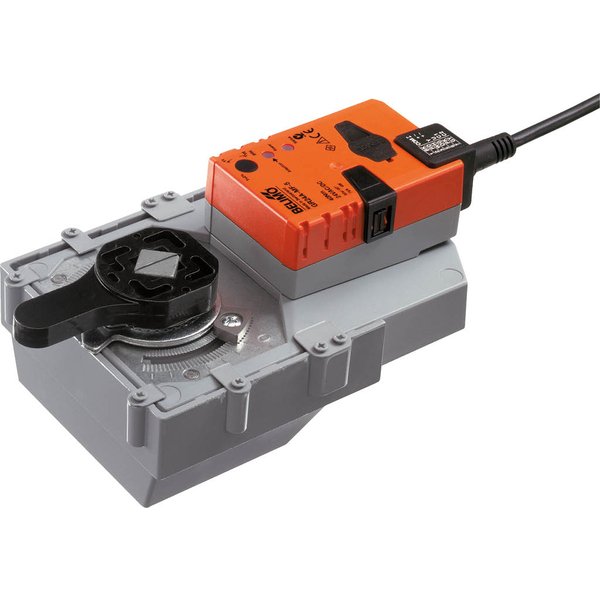

Siłownik obrotowy GR24A-MP-7 z interfejsem komunikacyjnym to zaawansowane rozwiązanie zaprojektowane do precyzyjnego sterowania klapami motylkowymi w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Łączy w sobie niezawodność z nowoczesnymi możliwościami komunikacji, zapewniając elastyczność i łatwość integracji z istniejącymi systemami.

Główne cechy produktu

• Wysoki moment obrotowy: Silnik o momencie obrotowym 40 Nm.
• Wszechstronne zasilanie: Napięcie znamionowe AC/DC 24 V.
• Elastyczne sterowanie: Sterowanie analogowe oraz z interfejsem komunikacyjnym 2...10 V zmienne.
• Sygnał sprzężenia zwrotnego: Dostępny sygnał sprzężenia zwrotnego 2...10 V zmienne.
• Komunikacja MP-Bus: Możliwość komunikacji po szynie Belimo MP-Bus.
• Przetwarzanie sygnałów czujników: Funkcja przetwarzania sygnałów z podłączonych czujników.
• Łatwy montaż: Bezpośredni montaż na klapie motylkowej z możliwością zmiany położenia co 90° (kąt).
• Ręczne przestawianie: Możliwość ręcznego przestawiania za pomocą przycisku z blokadą (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku).
• Regulowany kąt obrotu: Kąt obrotu regulowany przy użyciu ograniczników mechanicznych.
• Wysoka niezawodność: Zabezpieczenie przed przeciążeniem, brak potrzeby wyłączników krańcowych i automatyczne zatrzymanie po dojściu do ogranicznika.

Zaawansowane funkcjonalności

Tryby pracy

Siłownik GR24A-MP-7 oferuje dwa główne tryby pracy, dostosowane do różnorodnych wymagań instalacji:

• Praca konwencjonalna: Siłownik jest sterowany standardowym sygnałem nastawczym DC 0...10 V i precyzyjnie ustawia się w pozycji zgodnej z sygnałem. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia siłownika (0...100%) oraz może być wykorzystane jako sygnał nastawczy dla innych siłowników.
• Współpraca z szyną MP-Bus: Siłownik odbiera cyfrowy sygnał nastawczy z regulatora wyższego poziomu za pośrednictwem szyny Belimo MP-Bus i ustawia się w żądanej pozycji. W tym trybie zacisk U pełni funkcję interfejsu komunikacyjnego.

Przetwarzanie sygnału z czujników

Urządzenie umożliwia podłączenie czujnika (pasywnego, aktywnego albo zestyku). Siłownik z interfejsem szyny MP pełni wówczas funkcję przetwornika analogowo-cyfrowego, co pozwala na przesyłanie sygnału z czujnika, poprzez szynę MP-Bus, do systemu sterowania wyższego poziomu.

Konfigurowalność i adaptacja

Ustawienia fabryczne siłownika są dostosowane do większości najczęściej występujących zastosowań. Pojedyncze parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2, co zapewnia elastyczność i dopasowanie do specyficznych potrzeb. Po włączeniu napięcia zasilania po raz pierwszy (podczas rozruchu), włącza się funkcja dostosowania zakresu ruchu siłownika. Siłownik dostosowuje wówczas zakres roboczy oraz sygnalizację zwrotną położenia do zakresu położeń mechanicznych, a następnie wraca do pozycji zgodnej z sygnałem nastawczym. Funkcję adaptacji i synchronizacji można również uruchamiać manualnie (przyciskiem „Adaptation” lub przez aplikację Belimo Assistant 2), a także automatycznie po naciśnięciu przycisku przestawiania ręcznego.
