GR24A-SR-7

Siłownik obrotowy, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP54, F07

Kod produktu: GR24A-SR-7

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

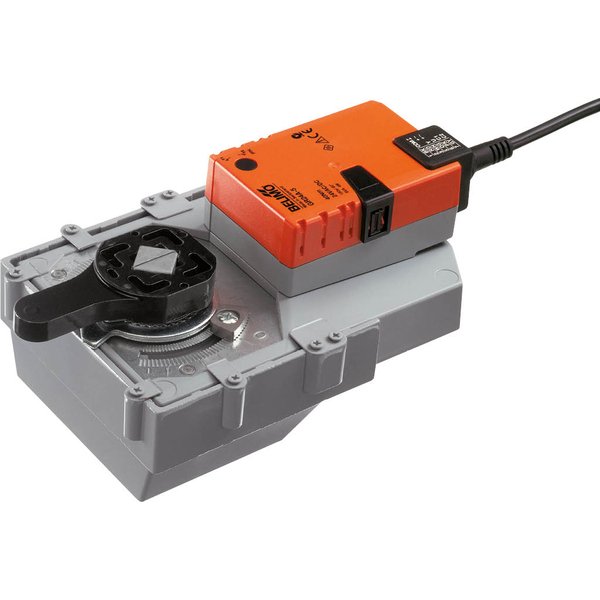

Analogowy siłownik obrotowy GR24A-SR-7

Siłownik obrotowy przeznaczony do sterowania klapami motylkowymi w instalacjach HVAC. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 40 Nm i jest zasilane bezpiecznym napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą standardowego sygnału analogowego w zakresie 2...10 V, a siłownik dostarcza również sygnał zwrotny o aktualnym położeniu w tym samym zakresie.

Główne cechy produktu

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na klapie motylkowej. Położenie montażowe można zmieniać co 90 stopni, co zapewnia dużą elastyczność instalacji.
Sterowanie ręczne: Urządzenie wyposażono w przycisk do ręcznego przestawiania, który po wciśnięciu wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą wbudowanych ograniczników mechanicznych.
Mechaniczny wskaźnik położenia: Zintegrowany wskaźnik pozwala na szybką wizualną ocenę aktualnego położenia klapy.
Możliwość pracy równoległej: Kilka siłowników może być połączonych równolegle, co pozwala na synchroniczne sterowanie większymi systemami.

Wysoka niezawodność i bezpieczeństwo

Siłownik GR24A-SR-7 został zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy. Posiada zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych – zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika. Obudowa o stopniu ochrony IP54 gwarantuje odporność na pył i zachlapania. Urządzenie jest bezobsługowe.

Zasada działania

Siłownik jest sterowany za pomocą sygnału nastawczego DC 0...10 V (z zakresem roboczym 2...10 V) i precyzyjnie ustawia klapę w pozycji odpowiadającej wartości sygnału wejściowego. Jednocześnie generuje napięcie pomiarowe U (2...10 V), które informuje o aktualnym położeniu klapy (0...100%) i może być wykorzystane jako sygnał sterujący dla kolejnych urządzeń w systemie.

Dostępne akcesoria

Funkcjonalność siłownika można rozszerzyć za pomocą opcjonalnych akcesoriów nakładanych:

Styk pomocniczy 1x SPDT (S1A)
Styk pomocniczy 2x SPDT (S2A)
Potencjometr sprzężenia zwrotnego 140 Ω (P140A)
Potencjometr sprzężenia zwrotnego 1 kΩ (P1000A)
Potencjometr sprzężenia zwrotnego 10 kΩ (P10000A)

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	4.5 W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	6.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F07
Masa
Masa:	2.2 kg
