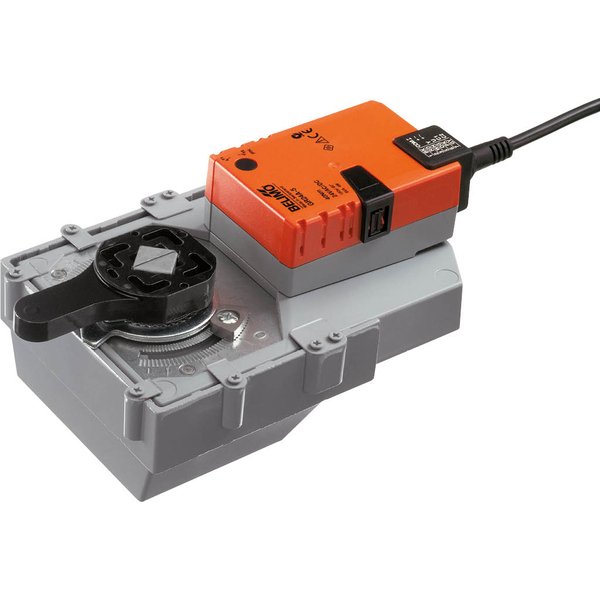

GRC230A-5

Siłownik obrotowy, 40 Nm, AC 100...240 V, Zamknij/Otwórz, 35 s, IP54, F05

Kod produktu: GRC230A-5

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	120 V, 230 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	20...49 s
Połączenie elektryczne:	Kabel 1 m, 3x 0.75 mm²
Kategoria ochronna:	IP54

Siłownik obrotowy GRC230A-5 do zaworów obrotowych i klap motylkowych

Siłownik obrotowy GRC230A-5 to niezawodne i wydajne urządzenie, zaprojektowane do precyzyjnego sterowania zaworami obrotowymi oraz klapami motylkowymi w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Kluczowe właściwości

Łatwy montaż bezpośredni: Siłownik umożliwia prosty montaż bezpośrednio na zaworze obrotowym lub klapie motylkowej z kołnierzem montażowym. Położenie względem zaworu można elastycznie zmieniać z krokiem 90°.
Funkcja przestawiania ręcznego: Możliwość ręcznego przestawiania jest dostępna po naciśnięciu przycisku. Przekładnia pozostaje wysprzęglona aż do jego zwolnienia, a wciśnięty przycisk można zablokować dla wygody obsługi.
Regulowany kąt obrotu: Kąt obrotu może być precyzyjnie regulowany przy użyciu wbudowanych ograniczników mechanicznych, co zapewnia elastyczność w różnych aplikacjach.
Wysoka niezawodność działania: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga zewnętrznych wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
Bezobsługowy: Konstrukcja siłownika gwarantuje bezproblemową pracę bez konieczności regularnej konserwacji.

Najważniejsze parametry techniczne

Moment obrotowy silnika: 40 Nm
Napięcie znamionowe: AC 100...240 V
Sterowanie: Zamknij/Otwórz
Czas ruchu (silnik): 35 s / 90°
Klasa ochronności IEC/EN: II (wzmocniona izolacja)
Kategoria ochronna obudowy IEC/EN: IP54
Zakres temperatury otoczenia: -30...50°C

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	6W
Pobór mocy w stanie spoczynku:	1W
Moc znamionowa:	11 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	35 s / 90°
Poziom mocy akustycznej – silnik:	60 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F05
Masa
Masa:	2.3 kg
