GRC24A-5

Siłownik obrotowy, 40 Nm, AC/DC 24 V, Zamknij/Otwórz, 35 s, IP54, F05

Kod produktu: GRC24A-5

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	20...49 s
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

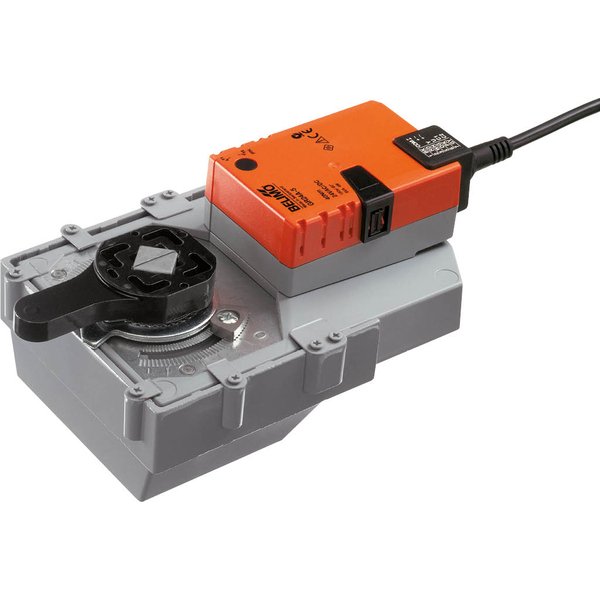

Siłownik Obrotowy GRC24A-5

Siłownik obrotowy GRC24A-5 jest przeznaczony do sterowania zaworami obrotowymi oraz klapami motylkowymi, znajdującymi zastosowanie w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie pracuje w trybie Zamknij/Otwórz i jest zasilane bezpiecznym napięciem AC/DC 24 V. Generuje moment obrotowy o wartości 40 Nm, a czas pełnego obrotu o 90° wynosi zaledwie 35 sekund.

Kluczowe cechy i zalety

Łatwy montaż bezpośredni: Prosty montaż bezpośrednio na zaworze lub klapie za pomocą kołnierza montażowego. Położenie siłownika można elastycznie dostosować, obracając je w krokach co 90°.
Możliwość przestawiania ręcznego: Siłownik wyposażono w przycisk do ręcznego sterowania, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować do potrzeb instalacji za pomocą ograniczników mechanicznych.
Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu punktu końcowego.
Wskaźnik położenia: Zintegrowany wskaźnik mechaniczny pozwala na łatwe odczytanie aktualnego położenia siłownika.

Zastosowanie i instalacja

Siłownik jest przeznaczony do pracy wewnątrz budynków. Montaż na zewnątrz jest możliwy pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem wody, śniegu, promieni słonecznych oraz oblodzeniem. Należy zapewnić, aby warunki otoczenia były zgodne z podanymi w karcie katalogowej.

Instalacja elektryczna wymaga zasilania poprzez transformator bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy przy tym zweryfikować dane eksploatacyjne.

Dostępne akcesoria

Funkcjonalność siłownika można rozszerzyć za pomocą dodatkowych akcesoriów nakładanych:

Styk pomocniczy 1x SPDT (S1A)
Styk pomocniczy 2x SPDT (S2A)
Potencjometr sprzężenia zwrotnego 140 Ω (P140A)
Potencjometr sprzężenia zwrotnego 1 kΩ (P1000A)
Potencjometr sprzężenia zwrotnego 10 kΩ (P10000A)

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	8W
Pobór mocy w stanie spoczynku:	2.5 W
Moc znamionowa:	11 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	35 s / 90°
Poziom mocy akustycznej – silnik:	60 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F05
Masa
Masa:	2.3 kg
