GRC24G-MF-T-5
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 20...49 s |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP66/67 |

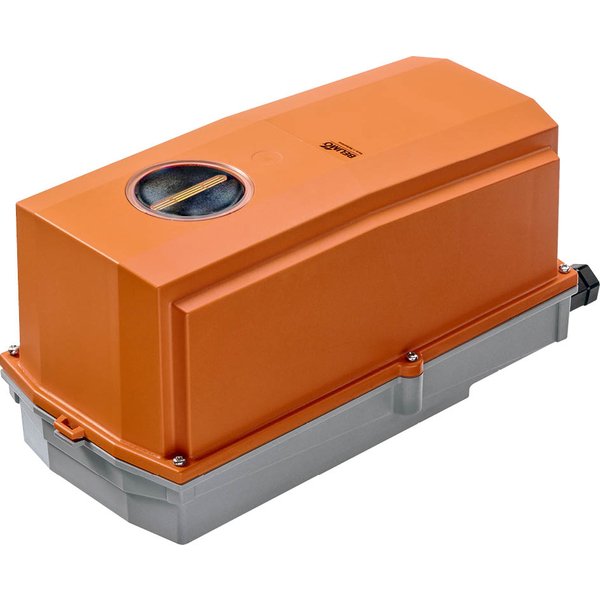

Parametryzowalny siłownik obrotowy GRC24G-MF-T-5 został zaprojektowany do modernizacji zaworów obrotowych i klap motylkowych, oferując elastyczność i niezawodność w różnorodnych zastosowaniach.
Główne cechy produktu:
- Moment obrotowy: 40 Nm
- Napięcie znamionowe: AC/DC 24 V
- Sterowanie analogowe: 2...10 V zmienne
- Sygnał sprzężenia zwrotnego: 2...10 V zmienne
- Standardowy czas ruchu: 35 s
- Optymalne zabezpieczenie przed czynnikami atmosferycznymi do zastosowań na zewnątrz.
Szczegółowy opis:
Obszary zastosowań
Siłownik GRC24G-MF-T-5 jest szczególnie przystosowany do pracy na zewnątrz, oferując solidną ochronę przed czynnikami takimi jak:
- Promieniowanie ultrafioletowe
- Deszcz / śnieg
- Brud / pył
- Wilgotność powietrza
- Zmienny klimat / częste i znaczne wahania temperatury.
W przypadku ekspozycji na zmienny klimat, zaleca się zastosowanie siłownika ze zintegrowanym, zamontowanym fabrycznie układem ogrzewania (zamawianym oddzielnie), aby zapobiec wewnętrznej kondensacji.
Tryb pracy
Siłownik jest sterowany standardowym sygnałem nastawczym DC 0...10 V (należy zwrócić uwagę na zakres roboczy), precyzyjnie ustawiając się w pozycji zgodnej z sygnałem nastawczym. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia zaworu w zakresie 0...100% oraz może być wykorzystane jako sygnał nastawczy dla innych siłowników.
Urządzenie konfigurowalne
Ustawienia fabryczne są dostosowane do większości typowych aplikacji. Jednak pojedyncze parametry siłownika można łatwo modyfikować i dostosowywać do indywidualnych potrzeb za pomocą aplikacji Belimo Assistant 2 lub przyrządu serwisowego ZTH EU.
Łatwy montaż bezpośredni
Siłownik charakteryzuje się łatwym montażem bezpośrednio na zaworze obrotowym lub klapie motylkowej wyposażonej w kołnierz montażowy. Położenie siłownika względem zaworu można regulować, zmieniając je w krokach co 90°.
Przestawianie ręczne
Możliwość ręcznego przestawiania jest dostępna po naciśnięciu przycisku. Funkcja ta wysprzęgla przekładnię i zatrzymuje silnik, umożliwiając ręczne ustawienie. Wciśnięty przycisk można zablokować w tej pozycji. W celu ustawienia przestawiania ręcznego konieczne jest zdjęcie pokrywy obudowy.
Regulowany kąt obrotu
Kąt obrotu siłownika można precyzyjnie regulować za pomocą ograniczników mechanicznych. Standardowe ustawienie wynosi 0...90°. Aby dokonać regulacji kąta obrotu, należy zdjąć pokrywę obudowy.
Wysoka niezawodność działania
Siłownik jest zabezpieczony przed przeciążeniem, co gwarantuje długotrwałą i bezproblemową pracę. Nie wymaga zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
Pozycja podstawowa
Przy pierwszym włączeniu napięcia zasilania (podczas rozruchu) uruchamia się funkcja dostosowania zakresu ruchu siłownika. Siłownik automatycznie kalibruje zakres roboczy oraz sygnalizację zwrotną położenia do rzeczywistego zakresu położeń mechanicznych. Po zakończeniu kalibracji siłownik powraca do pozycji zgodnej z sygnałem nastawczym. Ustawienie fabryczne kierunku obrotu to Y2 (obrót w lewo).
Dopasowanie i synchronizacja
Funkcję adaptacji można uruchamiać za pomocą przycisku „Adaptation” na urządzeniu lub przy użyciu aplikacji Belimo Assistant 2. Podczas procesu adaptacji wykrywane jest położenie obu ograniczników mechanicznych, co zapewnia sprawdzenie całego zakresu położeń. Siłownik posiada również funkcję automatycznego synchronizowania, która uruchamia się po naciśnięciu przycisku przestawiania ręcznego. Synchronizacja odbywa się w pozycji podstawowej (0%), a następnie siłownik powraca do pozycji zgodnej z sygnałem nastawczym. Aplikacja Belimo Assistant 2 umożliwia zaawansowaną konfigurację różnorodnych parametrów, zapewniając pełne dopasowanie do specyficznych wymagań instalacji.
Wybrane dane techniczne:
- Klasa ochronności IEC/EN: III, Napięcie bezpieczne - niskie (SELV)
- Kategoria ochronna obudowy IEC/EN: IP66/67
- Stopień ochrony NEMA/UL: NEMA 4X / UL Enclosure Type 4X
- Zakres temperatury otoczenia: -30...50°C
- Masa: 3.3 kg
- Wskaźnik położenia: Tak
- Przyłącze zasilania / sterowania: Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
- Praca równoległa: Tak (szczegóły w danych eksploatacyjnych)
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 8W |
| Pobór mocy w stanie spoczynku: | 2.5 W |
| Moc znamionowa: | 11 VA |
| Przyłącze zasilania / sterowania: | Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy: 0.5...30 V; Punkt końcowy: 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz; 3-punktowy (tylko zasilanie AC); analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy: 0.5...8 V; Punkt końcowy: 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik: | 35 s / 90° |
| Regulowany czas ruchu: | 35...150 s |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania; Dopasowanie po włączeniu; Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%; MIN (minimum position) = 0%; ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100%; MIN = 0%...(MAX – 33%); ZS = MIN...MAX |
| Wskaźnik położenia: | Tak |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Dane mechaniczne | |
| Przyłącze kołnierzowe: | F05 |
| Masa | |
| Masa: | 3.3 kg |
| Cechy produktu | |
| Obszary zastosowań: | Zastosowania zewnętrzne (odporność na UV, deszcz/śnieg, brud/pył, wilgotność powietrza, zmienny klimat) |
| Tryb pracy: | Sterowanie sygnałem nastawczym DC 0...10V; sygnalizacja położenia zaworu 0...100% (napięcie pomiarowe U) |
| Urządzenie konfigurowalne: | Możliwość konfiguracji poprzez aplikację Belimo Assistant 2 lub przyrząd ZTH EU |
| Łatwy montaż bezpośredni: | Bezpośredni na zaworze obrotowym/klapie motylkowej (kołnierz montażowy); położenie zmienne co 90° |
| Przestawianie ręczne: | Przyciskiem (z możliwością blokady); przekładnia wysprzęglona |
| Regulowany kąt obrotu: | Regulowany (ograniczniki mechaniczne); standardowo 0...90° |
| Wysoka niezawodność działania: | Zabezpieczenie przed przeciążeniem; nie wymaga wyłączników krańcowych; automatyczne zatrzymanie |
| Pozycja podstawowa: | Automatyczne dostosowanie zakresu ruchu i sygnalizacji zwrotnej przy rozruchu; fabrycznie Y2 (obrót w lewo) |
| Dopasowanie i synchronizacja: | Uruchamiane przyciskiem „Adaptation” lub Belimo Assistant 2; automatyczne synchronizowanie po ręcznym przestawieniu |
