GRC24G-SZ-T-5

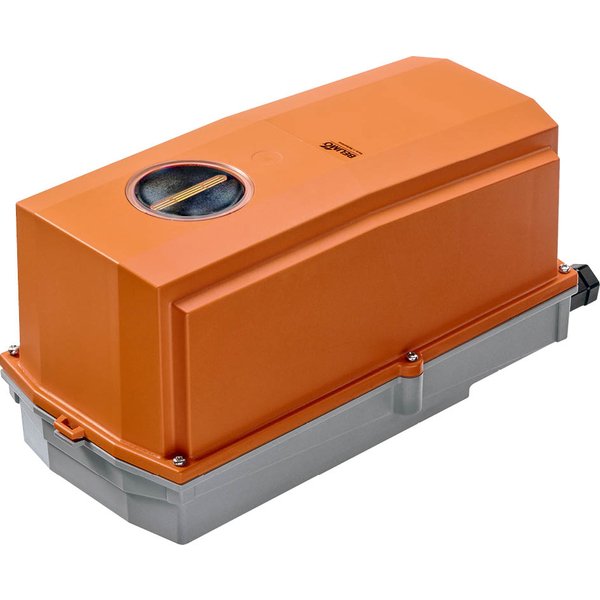

Siłownik obrotowy GRC24G-SZ-T-5 do zaworów i klap

Siłownik obrotowy GRC24G-SZ-T-5 został zaprojektowany do precyzyjnego sterowania zaworami obrotowymi oraz klapami motylkowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki wzmocnionej konstrukcji i wysokiej klasie szczelności, jest to idealne rozwiązanie do montażu na zewnątrz budynków.

Główne cechy produktu:

• Moment obrotowy: 40 Nm, zapewniający niezawodną pracę.
• Zasilanie: Uniwersalne napięcie AC/DC 24 V.
• Sterowanie: Analogowe, za pomocą sygnału 0.5...10 V.
• Sprzężenie zwrotne: Sygnał zwrotny 0.5...10 V do monitorowania pozycji.
• Szybkość działania: Czas obrotu o 90° wynosi 35 sekund.

Zaprojektowany do pracy na zewnątrz

Siłownik ten jest idealnym rozwiązaniem do instalacji zewnętrznych, dzięki obudowie o wysokim stopniu ochrony IP66/67. Zapewnia ona skuteczne zabezpieczenie przed niekorzystnymi warunkami atmosferycznymi, takimi jak deszcz, śnieg, pył oraz promieniowanie UV. Aby zapobiec wewnętrznej kondensacji w warunkach zmiennej temperatury, istnieje możliwość zamówienia wersji z fabrycznie wbudowanym układem ogrzewania.

Funkcjonalność i montaż

Tryb pracy i sterowanie

Urządzenie jest sterowane standardowym sygnałem DC 0...10 V, precyzyjnie ustawiając się w pozycji odpowiadającej wartości sygnału wejściowego. Zintegrowane napięcie pomiarowe (sygnał zwrotny) umożliwia elektryczne sygnalizowanie aktualnego położenia zaworu (w zakresie 0...100%), a także może służyć jako sygnał sterujący dla kolejnych siłowników w instalacji.

Prosty montaż bezpośredni

Siłownik montuje się bezpośrednio na zaworze obrotowym lub klapie motylkowej za pomocą standardowego kołnierza montażowego. Położenie montażowe można swobodnie regulować w krokach co 90°, co ułatwia dopasowanie do instalacji.

Wygodne przestawianie ręczne

W razie potrzeby możliwa jest ręczna obsługa siłownika za pomocą łatwo dostępnego przycisku (wymaga zdjęcia pokrywy obudowy). Po jego naciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodne ustawienie pozycji. Przycisk można również zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.

Wysoka niezawodność działania

Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
