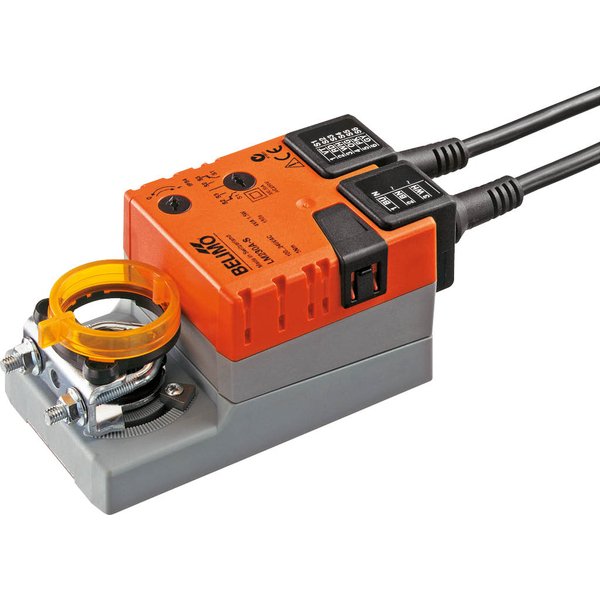

LM230A-S

Siłownik LM230A-S Belimo bez sprężyny, 230 V AC, 5 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT, kabel połączeniowy

Producent: Belimo

Kod produktu: LM230A-S

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic LM230A-S

Siłownik LM230A-S przeznaczony jest do regulacji przepustnic powietrza w instalacjach HVAC w budynkach. Zapewnia niezawodne sterowanie przepustnicami o powierzchni dochodzącej do około 1 m². Urządzenie generuje moment obrotowy 5 Nm i jest zasilane napięciem przemiennym w zakresie 100...240 V. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym. Dodatkowym atutem jest wbudowany styk pomocniczy, który rozszerza możliwości sygnalizacji.

Cechy produktu

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na wale przepustnicy. W zestawie znajduje się uniwersalny zacisk montażowy oraz element zapobiegający obrotowi obudowy.
Obsługa ręczna: Możliwość ręcznego przestawienia siłownika za pomocą przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia serwis.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Elastyczna sygnalizacja: Zintegrowany styk pomocniczy jest regulowany w całym zakresie obrotu (0...100%), co pozwala na elastyczne przekazywanie sygnałów o położeniu.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	3.5 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze styku pomocniczego:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.54 kg
