LM230A-TP

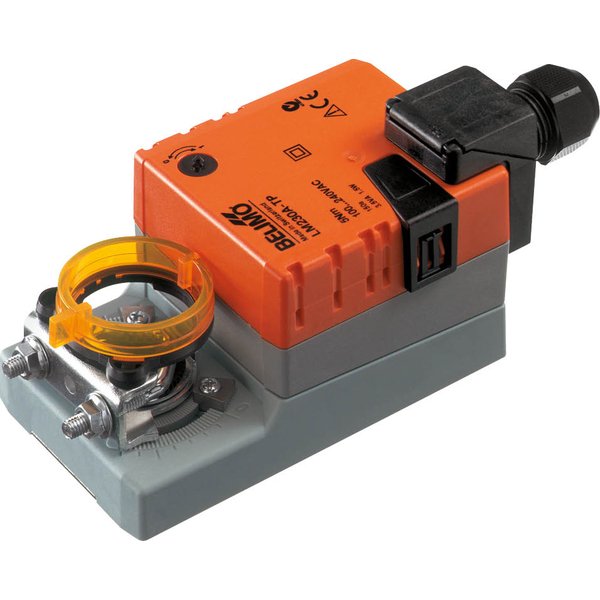

Siłownik LM230A-T Belimo bez sprężyny, 230 V AC, 5 Nm, sterowanie 2/3-punktowe, zaciski podłączeniowe

Producent: Belimo

Kod produktu: LM230A-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	230 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza LM230A-TP

Siłownik LM230A-TP został zaprojektowany do efektywnego sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Jest to idealne rozwiązanie dla przepustnic, których powierzchnia dochodzi do 1 m². Urządzenie oferuje moment obrotowy silnika na poziomie 5 Nm i jest przystosowane do pracy z napięciem znamionowym w szerokim zakresie AC 100...240 V. Sterowanie odbywa się za pomocą sygnału Zamknij/Otwórz lub 3-punktowego, a podłączenie ułatwiają wbudowane zaciski połączeniowe.

Najważniejsze cechy produktu

Prosty montaż bezpośredni: Siłownik można w łatwy sposób zamontować bezpośrednio na osi przepustnicy. Wykorzystuje do tego uniwersalny zacisk i jest dostarczany wraz z elementem, który zabezpiecza go przed obracaniem się.
Obsługa ręczna: Urządzenie umożliwia ręczne przestawienie pozycji przepustnicy po naciśnięciu przycisku. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, z dodatkową możliwością jego zablokowania w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą wbudowanych ograniczników mechanicznych, co pozwala na elastyczne dopasowanie do wymagań konkretnej instalacji.
Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się w pełni automatycznie po osiągnięciu ustawionego ogranicznika.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	3.5 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.35 kg
