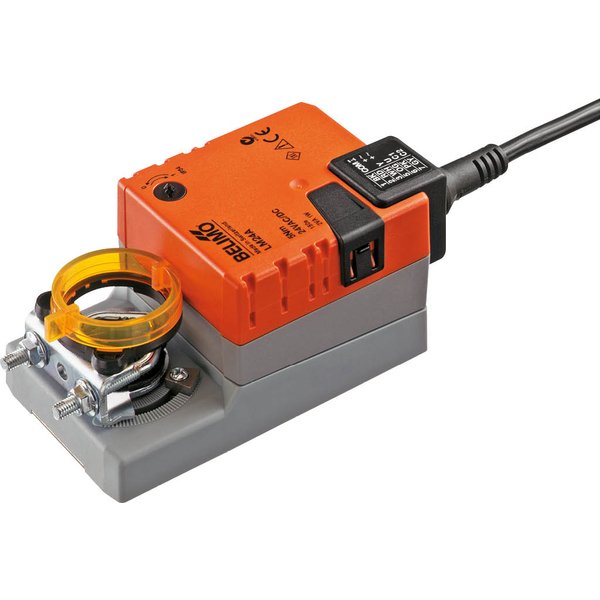

LM24A

Siłownik LM24A Belimo bez sprężyny, 24 V AC/DC, 5 Nm, sterowanie 2/3-punktowe, kabel połączeniowy

Producent: Belimo

Kod produktu: LM24A

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza LM24A

Siłownik obrotowy LM24A jest przeznaczony do regulacji przepustnic powietrza w instalacjach HVAC, idealny do zastosowań z przepustnicami o powierzchni do około 1 m². Urządzenie oferuje moment obrotowy 5 Nm i jest zasilane napięciem znamionowym AC/DC 24 V. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym, zapewniając precyzyjną kontrolę nad przepływem powietrza.

Kluczowe cechy i funkcje

Prosty montaż: Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również element zabezpieczający przed obrotem, co znacznie upraszcza instalację.
Możliwość ręcznej obsługi: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Przekładnia zostaje wysprzęglona na czas wciśnięcia przycisku, który można zablokować w tej pozycji dla wygody serwisowania.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do potrzeb instalacji dzięki mechanicznym ogranicznikom ruchu. Maksymalny kąt obrotu wynosi 95°.
Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje długą i bezawaryjną pracę.

Zastosowanie i instalacja

Produkt został zaprojektowany do zastosowań wewnątrz stacjonarnych systemów ogrzewania, wentylacji i klimatyzacji (HVAC). Siłownik LM24A umożliwia równoległe podłączenie kilku urządzeń, co jest przydatne w rozbudowanych systemach. Dzięki klasie ochronności IP54 obudowa jest odporna na kurz i zachlapania, co pozwala na montaż w wymagających warunkach.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	1.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.46 kg
