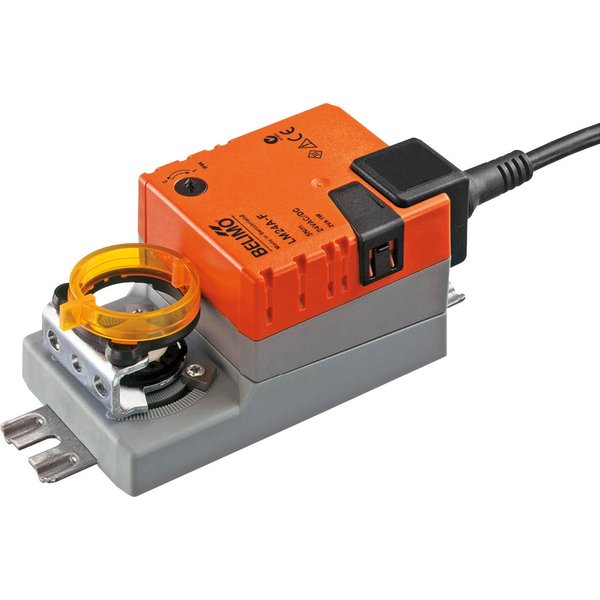

LM24A-F

Siłownik obrotowy, 5 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 150 s, Połączenie kształtowe 8x8 mm, IP54

Producent: Belimo

Kod produktu: LM24A-F

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Połączenie kształtowe
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza LM24A-F

Siłownik obrotowy LM24A-F przeznaczony jest do regulacji przepustnic powietrza w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w budynkach. Urządzenie jest dedykowane do przepustnic o powierzchni do około 1 m².

Główne cechy produktu:

Moment obrotowy: 5 Nm
Napięcie zasilania: Znamionowe AC/DC 24 V
Sygnał sterujący: Sterowanie typu Otwórz/Zamknij lub 3-punktowe
Montaż: Połączenie kształtowe dla osi 8x8 mm

Kluczowe funkcjonalności

Prosty montaż bezpośredni

Instalacja siłownika jest niezwykle prosta i odbywa się bezpośrednio na osi przepustnicy. Dołączone do zestawu zaciski mocujące zapewniają stabilne i pewne zamocowanie urządzenia.

Ręczne przestawianie

Urządzenie umożliwia ręczną zmianę położenia przepustnicy za pomocą specjalnego przycisku. Po jego wciśnięciu przekładnia zostaje wysprzęglona, co ułatwia prace instalacyjne i serwisowe. Przycisk można zablokować w pozycji wciśniętej.

Regulowany kąt obrotu

Kąt obrotu siłownika można łatwo dostosować do indywidualnych potrzeb instalacji dzięki zastosowaniu mechanicznych ograniczników.

Wysoka niezawodność działania

Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i długotrwałą eksploatację.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	1.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Połączenie kształtowe 8x8 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.41 kg
