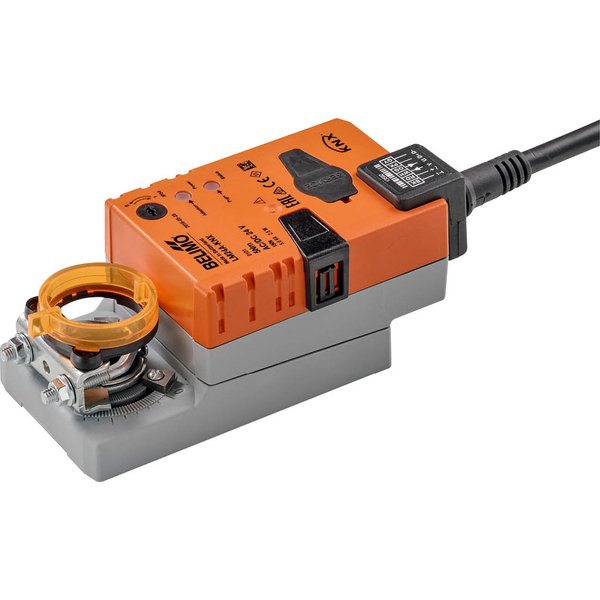

LM24A-KNX

Siłownik obrotowy, 5 Nm, AC/DC 24 V, KNX (S-Mode), 150 s (35...150 s), IP54

Kod produktu: LM24A-KNX

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Z interfejsem komunikacyjnym
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic z interfejsem KNX

Siłownik LM24A-KNX to nowoczesne urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych (HVAC). Wyposażony jest w silnik o momencie obrotowym 5 Nm i zasilany bezpiecznym napięciem 24 V AC/DC. Kluczową cechą siłownika jest zintegrowany interfejs komunikacyjny, który umożliwia jego pełną integrację z sieciami automatyki budynkowej KNX oraz oferuje funkcję przetwarzania sygnałów z podłączonych czujników.

Główne cechy produktu:

Integracja z siecią KNX: Wbudowany interfejs komunikacyjny KNX (tryb S) pozwala na bezpośrednie podłączenie siłownika do magistrali i współpracę z innymi urządzeniami w systemie automatyki budynkowej.
Przetwarzanie sygnałów z czujników: Urządzenie umożliwia podłączenie zewnętrznych czujników (pasywnych, aktywnych) lub zestyków. Ich sygnały mogą być konwertowane na postać cyfrową i udostępniane w sieci KNX, rozszerzając funkcjonalność systemu.
Elastyczna konfiguracja: Siłownik posiada ustawienia fabryczne odpowiednie dla typowych zastosowań. Jego parametry można jednak elastycznie modyfikować za pomocą dedykowanego oprogramowania (np. Belimo Assistant 2) lub standardowych narzędzi ETS, co pozwala na precyzyjne dopasowanie do wymagań instalacji.
Prosty montaż bezpośredni: Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie chroni siłownik przed obrotem, gwarantując stabilność pracy.
Obsługa ręczna: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy poprzez wysprzęglenie przekładni. Funkcję tę można zablokować, co ułatwia prace serwisowe.
Wysoka niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik automatycznie zatrzymuje się po osiągnięciu mechanicznego ogranicznika.
Regulowany kąt obrotu: Zakres pracy siłownika można precyzyjnie dostosować za pomocą ograniczników mechanicznych. Urządzenie posiada funkcję adaptacji, która automatycznie wykrywa ustawione położenia krańcowe.

Dane elektryczne
Napięcie znamionowe	AC/DC 24 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca	2.5 W
Pobór mocy w stanie spoczynku	1.3 W
Moc znamionowa	5 VA
Przyłącze zasilania / sterowania	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny	KNX (tryb S)
Liczba węzłów	maks. 64 na segment linii, ograniczenie liczby węzłów z kablem połączeniowym w przypadku krótkich linii
Kanał komunikacji	KNX TP
Tryb konfiguracji	Tryb S
Current consumption of KNX-Bus	maks. 5 mA
Dane funkcjonalne
Moment obrotowy - silnik	5 Nm
Regulowany moment obrotowy	Zredukowany o 25%, 50%, 75%
Tolerancja pozycjonowania	±5%
Kierunek ruchu - silnik	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu	odwracany elektronicznie
Ręczne przestawianie	przyciskiem, z możliwością blokady
Czas ruchu - silnik	150 s / 90°
Regulowany czas ruchu	35...150 s
Poziom mocy akustycznej – silnik	35 dB(A)
Dopasowanie zakresu położeń	ręczne
Mechanical interface	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN	IP54
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Badanie higieniczne	Wg VDI 6022 część 1
Rodzaj czynności	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie	0.8 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia	-30...50°C [-22...122°F]
Temperatura przechowywania	-40...80°C [-40...176°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	0.55 kg
