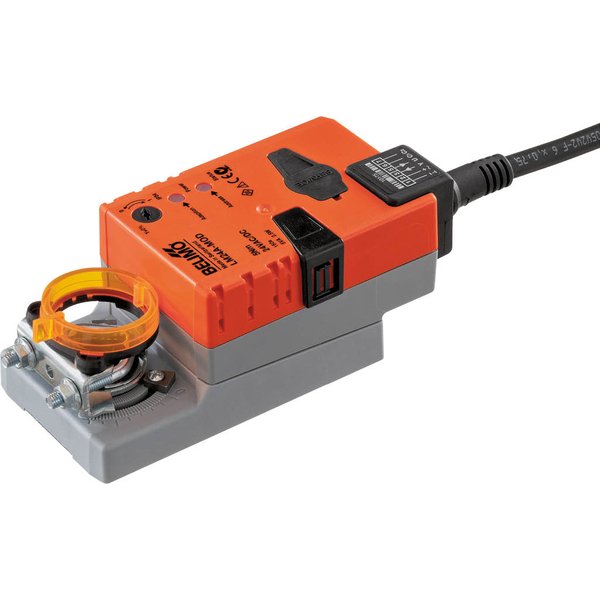

LM24A-MOD
Siłownik obrotowy, 5 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, Szyna MP, 150 s (35...150 s), IP54
Kod produktu: LM24A-MOD
| Moment obrotowy: | 5 Nm |
| Napięcie zasilania: | AC/DC 24 V |
| Sterowanie: | 2...10 V |
| Czas ruchu: | 150 s / 90° |
| Przyłącze mechaniczne: | Zacisk uniwersalny 6...20 mm |
| Połączenie elektryczne: | Kabel 1 m, 6x 0.75 mm² |
| Kategoria ochronna: | IP54 |
| Dane pomiarowe | |
|---|---|
| Błąd powtarzalności : | 0...60% lub >60% |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Czujnik temperatury T1 / T2 : | Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m |
| Wartości pomiarowe : | Przepływ Temperatura |
| Pomiar temperatury | |
| Measuring accuracy temperature difference : | ±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K |
| Stopień ochrony, wskazówka : | Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 Dyrektywa w sprawie przyrządów pomiarowych Oznakowanie CE zgodnie z 2014/32/UE |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Certyfikat IEC/EN : | IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10 |
| Norma jakości : | ISO 9001 |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Dyrektywa w sprawie przyrządów : | Oznakowanie CE zgodnie z 2014/32/UE pomiarowych Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne — niskie (PELV) |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Rozdzielczość : | 0.05°C |
| Measuring accuracy absolute temperature : | ± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B) |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...60%) |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Masa | |
| Regulowany kierunek ruchu : | odwracany elektronicznie |
| Regulowany czas ruchu : | 35...150 s |
| Dopasowanie zakresu położeń : | ręczne |
| Różne dopasowania zakresu położeń : | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Przestawianie, sterowane poprzez Modbus : | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50% |
| Regulowane sterowanie ręczne : | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Regulowany zakres roboczy Y : | 0.5...10 V |
| Regulowany sygnał sprzężenia zwrotnego U : | Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Moment obrotowy Nm : | 5 Nm |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 6x 0.75 mm² |
| Czas ruchu - silnik : | 150 s / 90° |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Przyłącze mechaniczne : | Zacisk uniwersalny 6...20 mm |
| Kąt obrotu : | Maks. 95° |
| Dane elektryczne | |
| Napięcie zasilania : | AC/DC 24 V |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku : | 1.3 W |
| Moc znamionowa : | 5 VA |
| Pobór mocy - praca : | 2.5 W |
| Dane funkcjonalne | |
| Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem 0/1 |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Uwaga dotycząca kąta obrotu : | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Poziom mocy akustycznej – silnik : | 35 dB(A) |
| Wskaźnik położenia : | Mechaniczny, podłączany |
| Tolerancja pozycjonowania : | ±5% |
| Uwaga dotycząca kierunku ruchu : | Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo) |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 1 mA |
| Regulowany moment obrotowy : | Zredukowany o 25%, 50%, 75% |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Masa : | 0.55 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Techniczna karta katalogowa : | LM24A-MOD |
| Kategoria dokumentu : | bezobsługowy |
| Źródło zasilania UL : | Class 2 Supply |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Power source UL : | Class 2 Supply |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Sterowanie oraz interfejs komunikacyjny : | BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus |
Akcesoria mechaniczne
AV6-20
Przedłużenie osi Belimo AV6-20, długość 170 mm , do osi o średnicy 6...20 mm, średnica przedłużenia 10 mm
K-ELA
Zacisk montażowy K-ELA Belimo, zakres regulacji zacusku 6...20 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk
K-ELA10
Zacisk montażowy K-ELA10 Belimo, zakres regulacji zacusku 6…10 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk
K-ELA13
Zacisk montażowy K-ELA13 Belimo, zakres regulacji zacusku 6…13 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk
K-ELA16
Zacisk montażowy K-ELA16 Belimo, zakres regulacji zacusku 6…16 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk
ZFRL12-LMA
Wkładka kształtowa ZFRL8-LMA Belimo z ogranicznikiem kąta obrotu i wskaźnikiem położenia, wymiar 12x12 mm do LM..A, opakowanie 20 szt.
ZFRL8-LMA
Wkładka kształtowa ZFRL8-LMA Belimo z ogranicznikiem kąta obrotu i wskaźnikiem położenia, wymiar 8x8 mm do LM..A, opakowanie 20 szt.
Akcesoria elektryczne
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
S2A
Styk pomocniczy S2A Belimo, nakładany, 2x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
Przyrządy serwisowe
ZK1-GEN
Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: 6-stykowe gniazdo serwisowe do urządzeń Belimo
