LMC230A-F
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 5 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

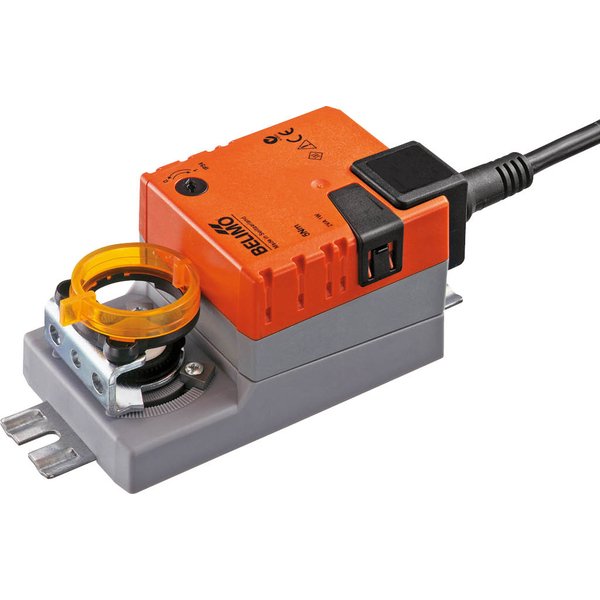

Siłownik do przepustnic LMC230A-F
Siłownik LMC230A-F to urządzenie zaprojektowane do efektywnego sterowania przepustnicami powietrza w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja). Jest idealnym rozwiązaniem dla przepustnic o powierzchni sięgającej około 1 m².
Kluczowe parametry pracy siłownika:
- Moment obrotowy silnika: 5 Nm
- Napięcie zasilania: AC 100...240 V
- Rodzaj sterowania: Zamknij/Otwórz lub 3-punktowe
- Czas ruchu: 35 sekund dla kąta 90°
- Montaż na osi: Połączenie kształtowe 8x8 mm
Najważniejsze cechy produktu
Prosty montaż bezpośredni
Instalacja siłownika jest szybka i prosta dzięki możliwości montażu bezpośrednio na osi przepustnicy. Dołączone do zestawu zaciski mocujące zapewniają stabilne i pewne połączenie.
Możliwość ręcznego przestawiania
Urządzenie jest wyposażone w przycisk, który po naciśnięciu wysprzęgla przekładnię, umożliwiając ręczną regulację położenia przepustnicy. Dla wygody, przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu
Kąt pracy siłownika można precyzyjnie dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników, co pozwala na elastyczne ustawienie zakresu ruchu.
Wysoka niezawodność działania
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i długotrwałą pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 4 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 5 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Połączenie kształtowe 8x8 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.42 kg |
