LMC24A
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 5 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik do przepustnic powietrza LMC24A
Siłownik LMC24A został zaprojektowany do efektywnego przestawiania przepustnic powietrza w systemach wentylacji, ogrzewania i klimatyzacji (HVAC). Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 1 m².
Najważniejsze cechy:
- Moment obrotowy: 5 Nm
- Napięcie zasilania: AC/DC 24 V
- Sterowanie: typu Zamknij/Otwórz lub 3-punktowe
- Czas ruchu silnika: 35 sekund
Kluczowe funkcjonalności
Prosty montaż bezpośredni
Dzięki uniwersalnemu zaciskowi montażowemu, instalacja siłownika na osi przepustnicy jest szybka i prosta. Urządzenie jest dostarczane wraz z zabezpieczeniem, które zapobiega jego obracaniu się podczas pracy.
Możliwość ręcznego przestawiania
Siłownik wyposażono w przycisk umożliwiający ręczną zmianę położenia przepustnicy. Wciśnięcie przycisku wysprzęgla przekładnię, a funkcja blokady pozwala na utrzymanie jej w tym stanie, co ułatwia regulację.
Regulowany kąt obrotu
Kąt obrotu można łatwo dostosować do indywidualnych potrzeb za pomocą mechanicznych ograniczników. Pozwala to na precyzyjne ustawienie zakresu pracy siłownika.
Wysoka niezawodność działania
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga instalacji zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co zapewnia bezawaryjną i długotrwałą pracę.

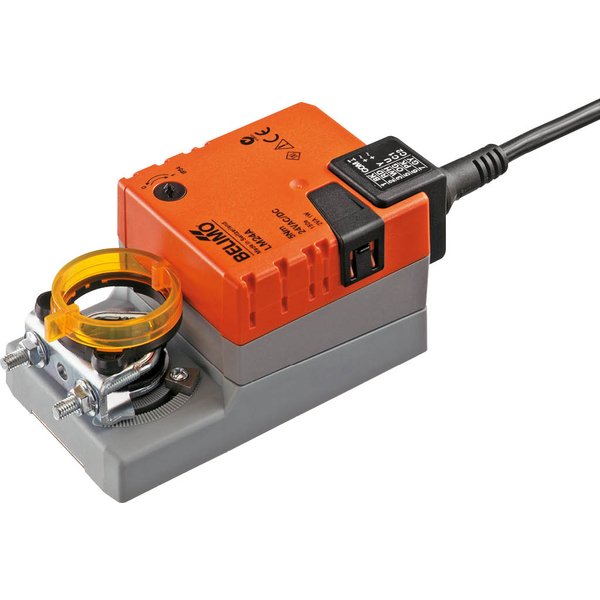

Uwaga: Zdjęcie produktu jest poglądowe i jego wygląd może nieznacznie odbiegać od rzeczywistego.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 2.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 5 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.45 kg |
