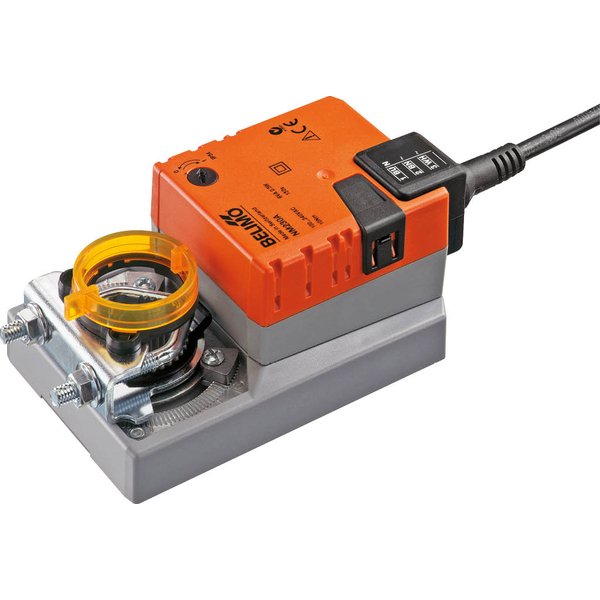

NM230A

Siłownik NM230A Belimo bez sprężyny, 230 V AC, 10 Nm, sterowanie 2/3-punktowe, kabel połączeniowy

Producent: Belimo

Kod produktu: NM230A

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	230 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik obrotowy do przepustnic powietrza

Siłownik NM230A to wydajne urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC) w budynkach. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 2 m². Urządzenie generuje moment obrotowy o wartości 10 Nm i jest zasilane napięciem znamionowym w szerokim zakresie AC 100...240 V. Sterowanie pracą siłownika odbywa się za pomocą sygnału Zamknij/Otwórz lub 3-punktowego.

Kluczowe cechy produktu

Prosty montaż bezpośredni: Siłownik montuje się w łatwy sposób bezpośrednio na osi przepustnicy, wykorzystując do tego uniwersalny zacisk. W komplecie znajduje się również zabezpieczenie, które uniemożliwia obracanie się korpusu urządzenia.
Możliwość ręcznej obsługi: Urządzenie zostało wyposażone w przycisk, który po naciśnięciu wysprzęgla przekładnię i pozwala na ręczne ustawienie przepustnicy. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do potrzeb instalacji za pomocą nastawialnych ograniczników mechanicznych. Maksymalny kąt obrotu wynosi 95°.
Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.

Funkcjonalność i zastosowanie

Kierunek obrotu silnika można w prosty sposób zmienić za pomocą przełącznika, co zapewnia dużą elastyczność podczas instalacji. Czas ruchu dla kąta 90° wynosi 150 sekund, a praca urządzenia charakteryzuje się niskim poziomem hałasu na poziomie 35 dB(A). Obudowa o klasie ochrony IP54 gwarantuje odporność na pył i bryzgi wody, co pozwala na bezpieczną pracę w szerokim zakresie temperatur otoczenia, od -30°C do +50°C. Siłownik jest przystosowany do pracy równoległej z innymi jednostkami, co pozwala na rozbudowę systemu sterowania.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	5.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.72 kg
