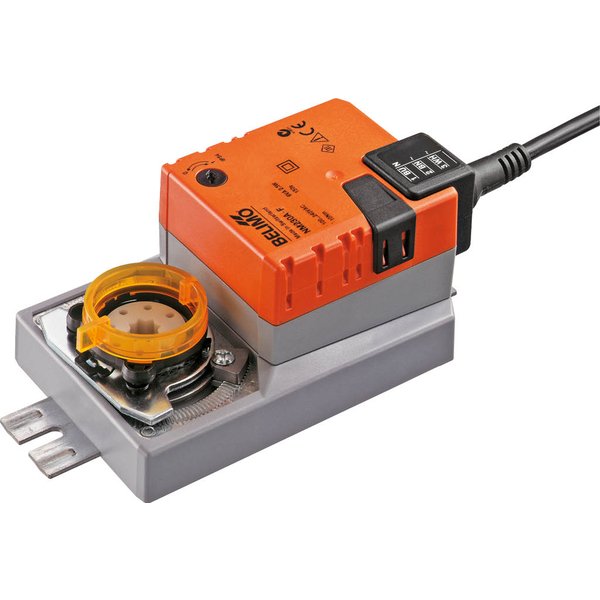

NM230A-F

Siłownik obrotowy, 10 Nm, AC 100...240 V, Zamknij/Otwórz, 3-punktowe, 150 s, Połączenie kształtowe 8x8 mm, IP54

Producent: Belimo

Kod produktu: NM230A-F

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Połączenie kształtowe
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza NM230A-F

Siłownik NM230A-F przeznaczony jest do regulacji przepustnic powietrza w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w budynkach. Został zaprojektowany do obsługi przepustnic o powierzchni dochodzącej do 2 m². Urządzenie oferuje moment obrotowy 10 Nm i jest zasilane napięciem zmiennym w zakresie AC 100...240 V. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym.

Główne cechy produktu

Prosty montaż bezpośredni: Siłownik jest łatwy do zamontowania bezpośrednio na osi przepustnicy dzięki zastosowaniu kształtowej osi wydrążonej (8x8 mm). W zestawie znajdują się zaciski mocujące, które stabilizują urządzenie.
Możliwość ręcznego przestawiania: Wbudowany przycisk pozwala na ręczne sterowanie przepustnicą. Po jego wciśnięciu przekładnia zostaje wysprzęglona, a dla ułatwienia prac serwisowych przycisk można zablokować w tej pozycji.
Regulowany kąt obrotu: Kąt obrotu, wynoszący maksymalnie 95°, może być precyzyjnie dostosowany i ograniczony po obu stronach za pomocą nastawialnych ograniczników mechanicznych.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.

Dodatkowe zalety

Kierunek obrotu silnika można łatwo zmienić za pomocą przełącznika.
Mechaniczny wskaźnik pozwala na szybką identyfikację aktualnego położenia przepustnicy.
Możliwość równoległego podłączenia kilku siłowników.
Wysoka klasa ochronności IP54 zapewnia odporność na pył i zachlapania.
Konstrukcja siłownika jest bezobsługowa.

Dane elektryczne
Napięcie znamionowe	AC 100...240 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 85...265 V
Pobór mocy - praca	2.5 W
Pobór mocy w stanie spoczynku	0.6 W
Moc znamionowa	5.5 VA
Przyłącze zasilania / sterowania	Kabel 1 m, 3x 0.75 mm²
Praca równoległa	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik	10 Nm
Kierunek ruchu - silnik	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie	przyciskiem, z możliwością blokady
Kąt obrotu	Maks. 95°
Uwaga dotycząca kąta obrotu	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik	150 s / 90°
Poziom mocy akustycznej – silnik	35 dB(A)
Mechanical interface	Połączenie kształtowe 8x8 mm
Wskaźnik położenia	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN	II, Wzmocniona izolacja
Klasa ochronności UL	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN	IP54
Stopień ochrony NEMA/UL	NEMA 2
Obudowa	UL Enclosure Type 2
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie	2.5 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia	-30...50°C [-22...122°F]
Temperatura przechowywania	-40...80°C [-40...176°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	0.66 kg
