NM230A-S

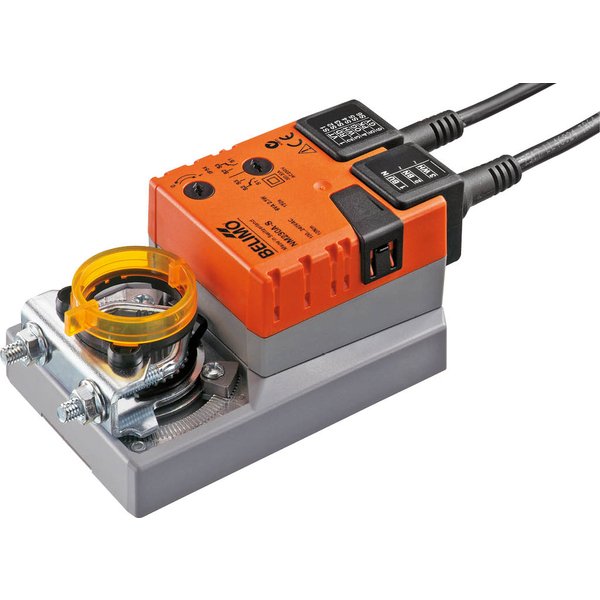

Siłownik NM230A-S Belimo bez sprężyny, 230 V AC, 10 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT, kabel połączeniowy

Producent: Belimo

Kod produktu: NM230A-S

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	230 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza NM230A-S

Siłownik obrotowy NM230A-S przeznaczony jest do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Został zaprojektowany do efektywnej pracy z przepustnicami o powierzchni sięgającej około 2 m². Urządzenie generuje moment obrotowy o wartości 10 Nm i jest zasilane napięciem znamionowym AC 100...240 V. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym. Dodatkowo, model ten wyposażony jest we wbudowany styk pomocniczy.

Kluczowe cechy produktu

Łatwy montaż bezpośredni: Prosty montaż bezpośrednio na osi przepustnicy jest możliwy dzięki uniwersalnemu zaciskowi. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się obudowy siłownika.
Możliwość przestawiania ręcznego: Siłownik można obsługiwać ręcznie po wciśnięciu specjalnego przycisku, który wysprzęgla przekładnię. Funkcja ta pozwala na zablokowanie przycisku, co ułatwia pracę podczas serwisu.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność i bezpieczeństwo: Urządzenie jest chronione przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Elastyczna sygnalizacja położenia: Wbudowany styk pomocniczy z możliwością płynnej regulacji w zakresie od 0 do 100% pozwala na elastyczne przesyłanie sygnału o aktualnym położeniu przepustnicy.

Zastosowanie i warunki pracy

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż na zewnątrz budynków jest możliwy pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg, lód czy promienie słoneczne. Warunki otoczenia muszą zawsze być zgodne z podanymi w karcie katalogowej produktu.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	5.5 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze styku pomocniczego:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
	Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.80 kg

Akcesoria elektryczne

P2800A

Kategoria ochronna: IP54

P500A

Kategoria ochronna: IP54

S1A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 1x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

S2A

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Zacisk uniwersalny
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P10000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P1000A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P140A

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

Akcesoria mechaniczne

Z-NMA

Przedłużenie płytki montażowej do NM..A, Z-NMA Belimo

AH-25

Przyłącze mechaniczne: Zacisk uniwersalny

AV8-25

Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm

K-ENMA

Przyłącze mechaniczne: Zacisk uniwersalny

K-ENSA

Przyłącze mechaniczne: Zacisk uniwersalny

K-NA

Przyłącze mechaniczne: Odwracalny uniwersalny zacisk montażowy

KG10A

Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana

KG8

Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana

KH8

Przyłącze mechaniczne: Zacisk uniwersalny

Z-ARS180

Zabezpieczenie przed obracaniem się, 180 mm, do TM...A, LM..A, NM..A, TFWielopak 20 szt.

Z-PI

Wskaźnik położenia Z-PI Belimo
