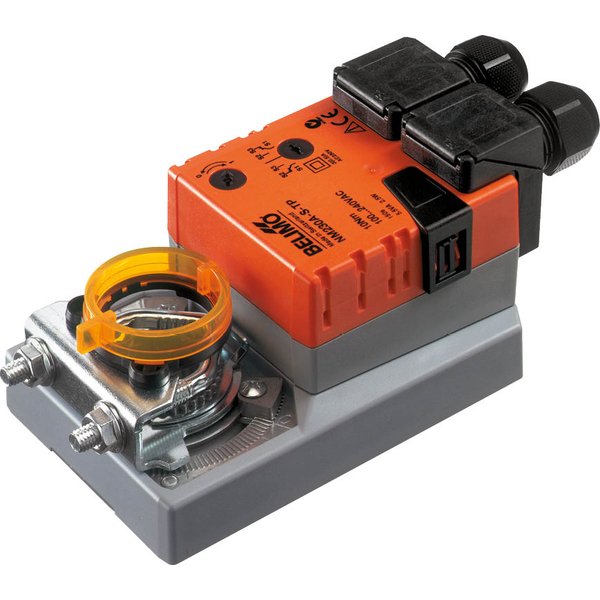

NM230A-S-TP

Siłownik NM230A-S-TP Belimo bez sprężyny, 230 V AC, 10 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT, zaciski podłączeniowe

Producent: Belimo

Kod produktu: NM230A-S-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza NM230A-S-TP

Siłownik NM230A-S-TP jest przeznaczony do efektywnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Urządzenie jest odpowiednie do pracy z przepustnicami o powierzchni sięgającej około 2 m². Dzięki momentowi obrotowemu silnika wynoszącemu 10 Nm, zapewnia niezawodne działanie.

Model ten jest zasilany napięciem znamionowym w szerokim zakresie od 100 V do 240 V AC i obsługuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe. Dla ułatwienia instalacji wyposażono go w praktyczne zaciski połączeniowe. Dodatkowo, zintegrowany styk pomocniczy pozwala na sygnalizację położenia.

Główne zalety siłownika

Łatwy montaż bezpośredni: Prosta instalacja bezpośrednio na osi przepustnicy jest możliwa dzięki uniwersalnemu zaciskowi. Dołączone zabezpieczenie przed obracaniem gwarantuje stabilność pracy.
Przestawianie ręczne: Siłownik umożliwia ręczną obsługę za pomocą przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace konfiguracyjne i serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie potrzebuje zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.
Elastyczna sygnalizacja: Wbudowany styk pomocniczy posiada możliwość regulacji w zakresie 0-100%, co pozwala na elastyczne przekazywanie informacji o położeniu przepustnicy.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	5.5 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Przyłącze styku pomocniczego:	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.82 kg
