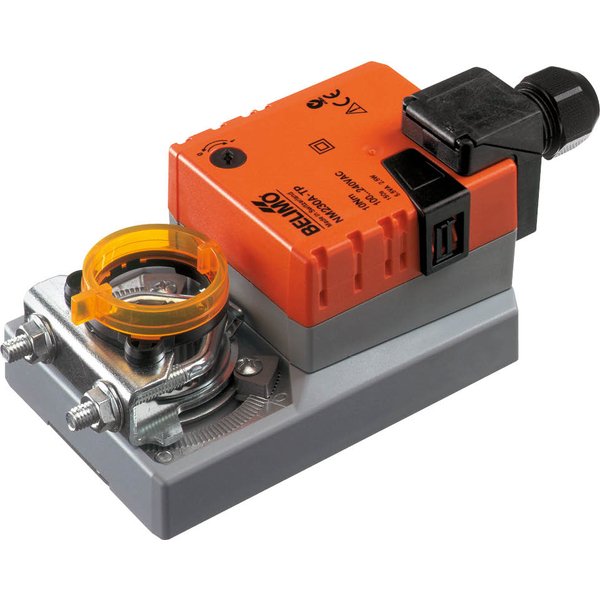

NM230A-TP

Siłownik NM230A-TP Belimo bez sprężyny, 230 V AC, 10 Nm, sterowanie 2/3-punktowe, zaciski podłączeniowe

Producent: Belimo

Kod produktu: NM230A-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	230 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza NM230A-TP

Siłownik NM230A-TP jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych, grzewczych i klimatyzacyjnych w budynkach. Zapewnia niezawodne działanie dla przepustnic o powierzchni do około 2 m², oferując moment obrotowy na poziomie 10 Nm. Urządzenie jest sterowane za pomocą sygnału Zamknij/Otwórz lub 3-punktowego i zasilane napięciem znamionowym w zakresie AC 100...240 V. Podłączenie elektryczne realizowane jest za pomocą praktycznych zacisków połączeniowych.

Kluczowe cechy produktu

Łatwy montaż bezpośredni: Siłownik montuje się w prosty sposób bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu urządzenia.
Możliwość przestawiania ręcznego: Wbudowany przycisk pozwala na ręczne sterowanie przepustnicą, co jest przydatne podczas instalacji i serwisu. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, który można również zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować do wymagań instalacji za pomocą nastawialnych ograniczników mechanicznych. Maksymalny kąt wynosi 95°.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Wybór kierunku obrotu: Kierunek ruchu silnika można łatwo zmienić za pomocą dostępnego przełącznika.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	5.5 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.62 kg
