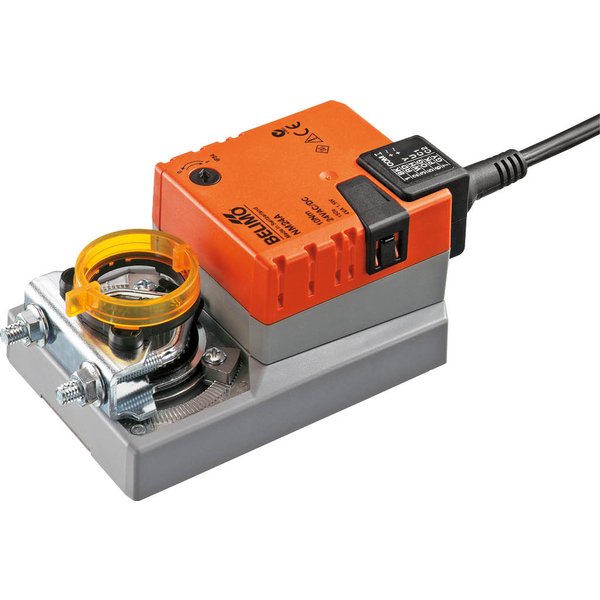

NM24A

Siłownik NM24A Belimo bez sprężyny, 24 V AC/DC, 10 Nm, sterowanie 2/3-punktowe, kabel połączeniowy

Producent: Belimo

Kod produktu: NM24A

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza NM24A

Siłownik NM24A został zaprojektowany do sterowania przepustnicami powietrza w instalacjach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC). Jest to niezawodne rozwiązanie do automatyzacji pracy systemów budynkowych.

Główne zastosowania i parametry:

Przeznaczony do przepustnic powietrza o powierzchni do około 2 m²
Moment obrotowy silnika wynoszący 10 Nm
Zasilanie napięciem znamionowym AC/DC 24 V
Typ sterowania: Otwórz/Zamknij lub 3-punktowe

Cechy produktu

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy. W zestawie znajduje się uniwersalny zacisk oraz element zabezpieczający przed obrotem, co znacznie ułatwia instalację.
Możliwość ręcznego przestawiania: Urządzenie wyposażono w przycisk, który po wciśnięciu wysprzęgla przekładnię i pozwala na ręczną regulację położenia przepustnicy. Przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Zastosowanie i bezpieczeństwo

Urządzenie jest przeznaczone do użytku w stacjonarnych instalacjach HVAC. Montaż powinien być wykonywany przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. Siłownik jest bezobsługowy i nie posiada części, które mogłyby być naprawiane lub wymieniane przez użytkownika.

Dane elektryczne
Napięcie znamionowe	AC/DC 24 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca	1.5 W
Pobór mocy w stanie spoczynku	0.2 W
Moc znamionowa	3.5 VA
Przyłącze zasilania / sterowania	Kabel 1 m, 3x 0.75 mm²
Praca równoległa	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik	10 Nm
Kierunek ruchu - silnik	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie	przyciskiem, z możliwością blokady
Kąt obrotu	Maks. 95°
Uwaga dotycząca kąta obrotu	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik	150 s / 90°
Poziom mocy akustycznej – silnik	35 dB(A)
Mechanical interface	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL	Class 2 Supply
Kategoria ochronna obudowy IEC/EN	IP54
Stopień ochrony NEMA/UL	NEMA 2
Obudowa	UL Enclosure Type 2
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie	0.8 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia	-30...50°C [-22...122°F]
Temperatura przechowywania	-40...80°C [-40...176°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	0.72 kg
