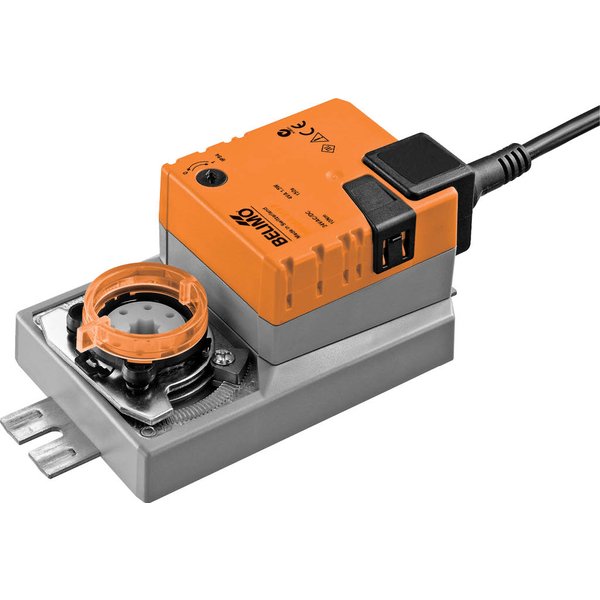

NM24A-F

Siłownik obrotowy, 10 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 150 s, Połączenie kształtowe 8x8 mm, IP54

Producent: Belimo

Kod produktu: NM24A-F

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Połączenie kształtowe
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Zastosowanie i charakterystyka

Siłownik NM24A-F jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Efektywnie obsługuje przepustnice o powierzchni dochodzącej do 2 m². Urządzenie działa w trybie Zamknij/Otwórz lub 3-punktowym i jest zasilane napięciem AC/DC 24 V. Dzięki momentowi obrotowemu silnika wynoszącemu 10 Nm, zapewnia niezawodne działanie w wymagających warunkach.

Najważniejsze cechy produktu

Łatwy montaż bezpośredni: Siłownik montowany jest bezpośrednio na osi przepustnicy za pomocą uniwersalnego połączenia kształtowego. Proces instalacji jest prosty i szybki, a dołączone zaciski mocujące zapewniają stabilne mocowanie.
Ręczne przestawianie: Urządzenie wyposażono w przycisk umożliwiający ręczne sterowanie. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodną regulację. Przycisk można zablokować w pozycji wciśniętej, co jest przydatne podczas rozruchu lub prac serwisowych.
Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować do potrzeb instalacji za pomocą nastawialnych ograniczników mechanicznych. Maksymalny kąt wynosi 95°.
Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu punktu krańcowego, co gwarantuje bezpieczną i długotrwałą eksploatację.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	3.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Połączenie kształtowe 8x8 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.76 kg
