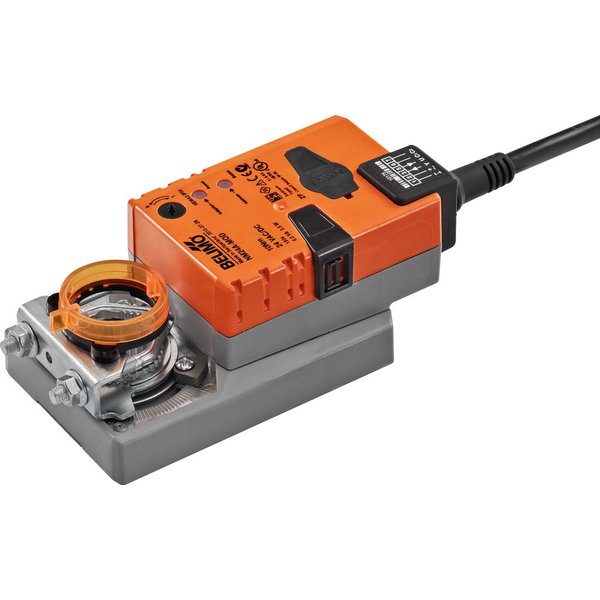

NM24A-MOD

Siłownik obrotowy, 10 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (43...173 s), IP54

Producent: Belimo

Kod produktu: NM24A-MOD

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic z interfejsem komunikacyjnym NM24A-MOD

Siłownik NM24A-MOD to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach budynkowych, obsługujące powierzchnie do około 2 m². Wyposażony w silnik o momencie obrotowym 10 Nm i zasilany napięciem AC/DC 24 V, zapewnia precyzyjne i niezawodne działanie w systemach HVAC.

Wszechstronne opcje sterowania

Urządzenie wyróżnia się elastycznością dzięki możliwości pracy w trybie hybrydowym. Może być sterowane zarówno za pomocą konwencjonalnego sygnału analogowego, jak i poprzez zintegrowany interfejs komunikacyjny. Siłownik obsługuje popularne protokoły, takie jak:

BACnet MS/TP
Modbus RTU
MP-Bus

Taka wszechstronność pozwala na łatwą integrację z nowoczesnymi systemami automatyki budynkowej, dając jednocześnie możliwość odczytu informacji zwrotnych o stanie urządzenia.

Funkcjonalność i prosta instalacja

Przetwarzanie sygnałów z czujników: Siłownik umożliwia podłączenie zewnętrznego czujnika (aktywnego, pasywnego lub stykowego), którego sygnał jest następnie przetwarzany na postać cyfrową i udostępniany w sieci komunikacyjnej.
Łatwy montaż: Montaż odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. Dołączone zabezpieczenie chroni urządzenie przed obracaniem się.
Przestawianie ręczne: Wbudowany przycisk pozwala na wysprzęglenie przekładni i ręczne ustawienie położenia przepustnicy. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie ograniczyć za pomocą nastawialnych ograniczników mechanicznych.

Niezawodność i bezpieczeństwo pracy

Siłownik NM24A-MOD jest zabezpieczony przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika. Funkcja automatycznej synchronizacji po pierwszym uruchomieniu lub po ręcznym przestawieniu zapewnia prawidłowe pozycjonowanie i adaptację do zakresu pracy przepustnicy.

Konfiguracja urządzenia

Chociaż ustawienia fabryczne są odpowiednie dla większości typowych zastosowań, poszczególne parametry pracy siłownika można łatwo modyfikować przy użyciu dedykowanej aplikacji Belimo Assistant 2.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.4 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Regulowany zakres roboczy Y:	0.5...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	43...173 s
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.93 kg
