NM24A-S
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik do przepustnic powietrza NM24A-S
Siłownik NM24A-S został zaprojektowany do efektywnego sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Jest to idealne rozwiązanie dla przepustnic o powierzchni dochodzącej do 2 m². Urządzenie jest zasilane bezpiecznym napięciem niskim i sterowane sygnałem Zamknij/Otwórz lub 3-punktowym.
- Moment obrotowy silnika: 10 Nm
- Zasilanie: AC/DC 24 V
- Typ sterowania: Zamknij/Otwórz lub 3-punktowe
- Dodatkowe funkcje: Zintegrowany styk pomocniczy
Główne cechy i zalety
Prosty montaż bezpośredni
Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy. Wykorzystuje do tego uniwersalny zacisk oraz jest wyposażony w element zapobiegający jego obracaniu się, co gwarantuje stabilność.
Możliwość ręcznego sterowania
Urządzenie pozwala na ręczne przestawienie za pomocą dedykowanego przycisku. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co umożliwia swobodną regulację. Przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu
Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji dzięki zastosowaniu mechanicznych ograniczników.
Wysoka niezawodność
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co zapewnia bezpieczną i bezawaryjną pracę.
Elastyczna sygnalizacja położenia
Wbudowany styk pomocniczy jest regulowany w pełnym zakresie (0...100%), co umożliwia elastyczną sygnalizację aktualnego położenia przepustnicy.
Zastosowanie
Siłownik NM24A-S jest dedykowany do zastosowań w stacjonarnych instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja). Produkt nie jest przeznaczony do użytku w środkach transportu, w tym w samolotach.

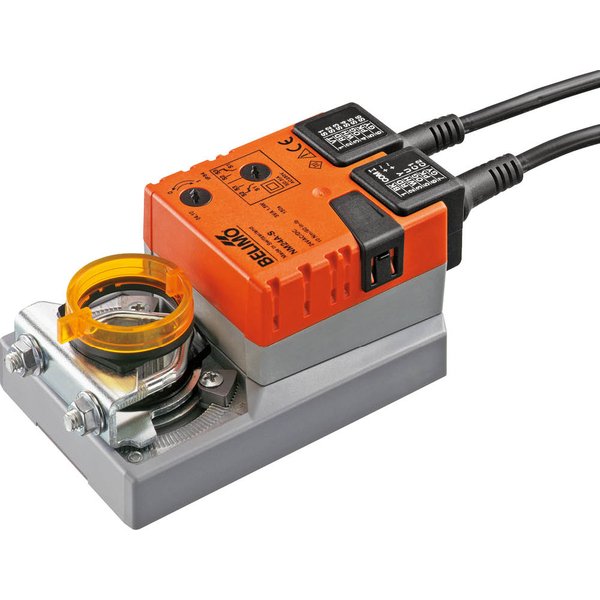

Uwaga: Zdjęcie produktu ma charakter poglądowy i może różnić się od rzeczywistego wyglądu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 3.5 VA |
| Styk pomocniczy: | 1x SPDT, 0...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Przyłącze styku pomocniczego: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.80 kg |
