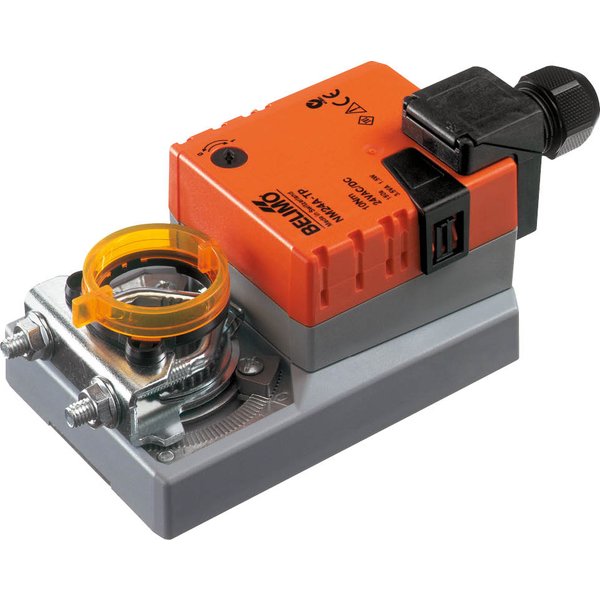

NM24A-TP

Siłownik NM24A-TP Belimo bez sprężyny, 24 V AC/DC, 10 Nm, sterowanie 2/3-punktowe, zaciski podłączeniowe

Producent: Belimo

Kod produktu: NM24A-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza NM24A-TP

Siłownik obrotowy NM24A-TP jest przeznaczony do regulacji przepustnic powietrza w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Zapewnia niezawodną pracę z przepustnicami o powierzchni sięgającej 2 m². Urządzenie jest zasilane napięciem AC/DC 24 V i sterowane w trybie Zamknij/Otwórz lub 3-punktowym. Moment obrotowy wynoszący 10 Nm gwarantuje skuteczne działanie. Wyposażony jest w praktyczne zaciski połączeniowe ułatwiające instalację.

Cechy i zalety produktu

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na wale przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie antyobrotowe, które stabilizuje urządzenie.
Możliwość ręcznego sterowania: Urządzenie wyposażono w przycisk do ręcznego przestawiania. Wciśnięcie przycisku wysprzęgla przekładnię, a funkcja blokady pozwala na utrzymanie jej w tej pozycji.
Regulacja kąta obrotu: Kąt pracy siłownika można precyzyjnie dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co zapewnia bezpieczną i długotrwałą pracę.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	3.5 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.78 kg
