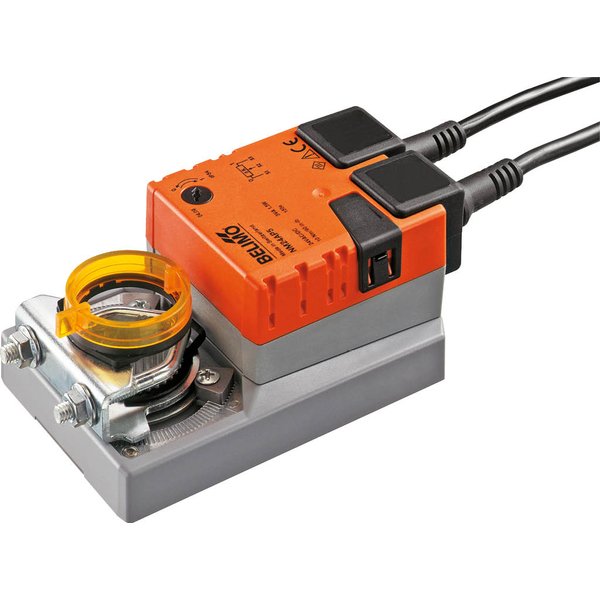

NM24AP5

Siłownik obrotowy, 10 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 150 s, IP54, Potencjometr sprzężenia zwrotnego 5 kΩ

Producent: Belimo

Kod produktu: NM24AP5

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik przepustnicy NM24AP5

Siłownik NM24AP5 jest przeznaczony do efektywnego sterowania przepustnicami powietrza w instalacjach budynkowych, takich jak systemy wentylacji i klimatyzacji. Został zaprojektowany do pracy z przepustnicami o powierzchni sięgającej około 2 m². Urządzenie oferuje moment obrotowy o wartości 10 Nm i jest zasilane napięciem znamionowym 24 V AC/DC. Sterowanie siłownikiem odbywa się za pomocą sygnału Zamknij/Otwórz lub 3-punktowego. Model ten wyposażono również w zintegrowany potencjometr, który zapewnia precyzyjny sygnał sprzężenia zwrotnego.

Najważniejsze cechy produktu

Prosty montaż bezpośredni: Łatwa instalacja bezpośrednio na osi przepustnicy dzięki zastosowaniu uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które chroni siłownik przed obracaniem.
Ręczne przestawianie: Możliwość manualnej obsługi poprzez naciśnięcie przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia regulację.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Sygnał sprzężenia zwrotnego: Wbudowany potencjometr dostarcza sygnał zwrotny o aktualnym położeniu przepustnicy w zakresie od 0 do 100%.

Zastosowanie i uwagi dotyczące bezpieczeństwa

Urządzenie jest przeznaczone do użytku w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Nie należy go stosować w innych celach, w szczególności w środkach transportu powietrznego. Montaż musi być przeprowadzony przez osoby posiadające odpowiednie kwalifikacje, z zachowaniem obowiązujących norm i przepisów. Siłownik zawiera elementy elektryczne i elektroniczne, dlatego po zużyciu należy go zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów tego typu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	3.5 VA
Potencjometr sprzężenia zwrotnego:	5 kΩ
Potencjometr sprzężenia zwrotnego - Tolerancja:	±5%
Potencjometr sprzężenia zwrotnego - Obciążalność:	1 W
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze potencjometru:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Kąt obrotu - Uwaga:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Protection class feedback potentiometer IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1. Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Rated current voltage potentiometer:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.91 kg
