NMD230A
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 8 Nm |
| Napięcie zasilania: | 120 V, 230 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

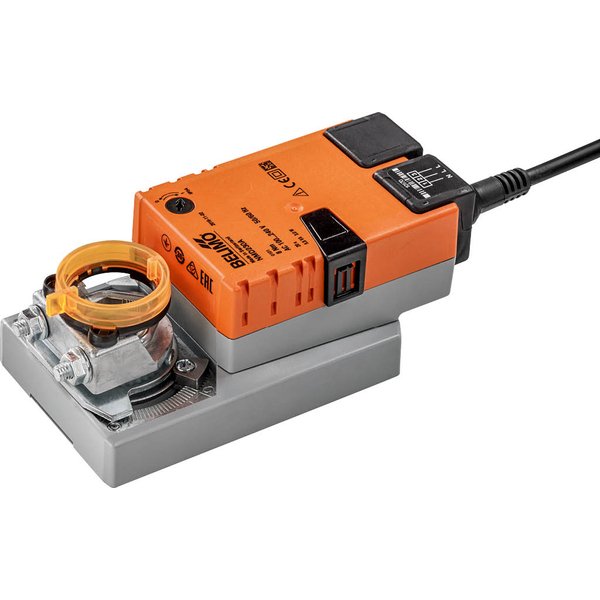

Siłownik do przepustnic powietrza NMD230A
Siłownik NMD230A jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Efektywnie obsługuje przepustnice o powierzchni dochodzącej do 1.5 m². Urządzenie zasilane jest napięciem znamionowym AC 100...240 V i sterowane w trybie Zamknij/Otwórz lub 3-punktowym.
Dzięki momentowi obrotowemu silnika wynoszącemu 8 Nm, siłownik zapewnia niezawodną pracę. Czas obrotu o 90° wynosi zaledwie 20 sekund, co pozwala na szybką reakcję w systemie.
Kluczowe cechy siłownika NMD230A
Prosty i szybki montaż
Montaż urządzenia odbywa się bezpośrednio na osi przepustnicy. Wykorzystuje się do tego uniwersalny zacisk montażowy, a dołączone zabezpieczenie antyobrotowe gwarantuje stabilność pracy siłownika.
Możliwość ręcznego sterowania
Siłownik wyposażono w przycisk do ręcznego przestawiania. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodną regulację. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
Regulowany kąt obrotu
Dzięki mechanicznym ogranicznikom możliwe jest precyzyjne dostosowanie kąta obrotu do wymagań konkretnej instalacji. Maksymalny kąt obrotu wynosi 95°.
Wysoka niezawodność i bezpieczeństwo
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co zapewnia bezawaryjną i długotrwałą pracę.
Dodatkowe funkcjonalności
Kierunek obrotu silnika można łatwo wybrać za pomocą przełącznika, dostosowując go do potrzeb aplikacji. Siłownik jest również przystosowany do pracy równoległej z innymi jednostkami, co zwiększa elastyczność zastosowań.
| Dane ogólne | |
|---|---|
| Zastosowanie: | Przepustnice powietrza o powierzchni do ok. 1.5 m² |
| Moment obrotowy - silnik: | 8 Nm |
| Napięcie znamionowe: | AC 100...240 V |
| Sterowanie: | Zamknij/Otwórz, 3-punktowe |
| Czas ruchu - silnik: | 20 s |
| Dane elektryczne | |
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 5.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 8 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 20 s / 90° |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.87 kg |
