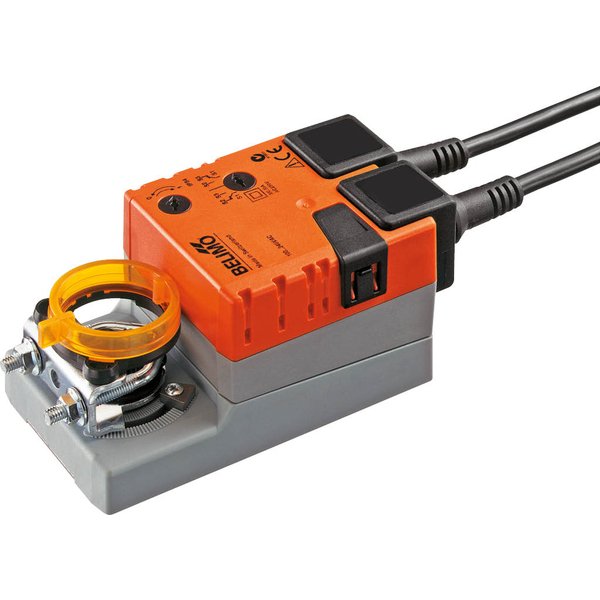

TMC230A-S

Siłownik TMC230A-S Belimo o krótkm czasie ruchu, bez sprężyny, 230 V AC, 2 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT

Producent: Belimo

Kod produktu: TMC230A-S

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Czas ruchu:	20...49 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza TMC230A-S

Siłownik TMC230A-S to niezawodne urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach HVAC. Jest idealnym rozwiązaniem do regulacji przepustnic o powierzchni do około 0.4 m². Urządzenie oferuje moment obrotowy 2 Nm i jest zasilane napięciem w szerokim zakresie od 100 do 240 V AC.

Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym, a czas pełnego obrotu o 90° wynosi 35 sekund. Dodatkowym atutem jest zintegrowany styk pomocniczy, który zwiększa elastyczność zastosowań i pozwala na sygnalizację położenia.

Kluczowe cechy i zalety

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy. W zestawie znajduje się uniwersalny zacisk oraz element zapobiegający obracaniu się obudowy, co znacznie przyspiesza instalację.
Wygodne przestawianie ręczne: Urządzenie wyposażono w przycisk do ręcznej obsługi. Jego naciśnięcie wysprzęgla przekładnię, umożliwiając swobodną regulację. Przycisk można zablokować w pozycji wciśniętej na czas serwisu.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników ruchu.
Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Elastyczna sygnalizacja położenia: Wbudowany styk pomocniczy jest w pełni regulowany w zakresie od 0 do 100%, co pozwala na elastyczne przesyłanie informacji o stanie przepustnicy do systemu sterowania.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	4 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze styku pomocniczego:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	35 s / 90°
Poziom mocy akustycznej – silnik:	40 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.49 kg
