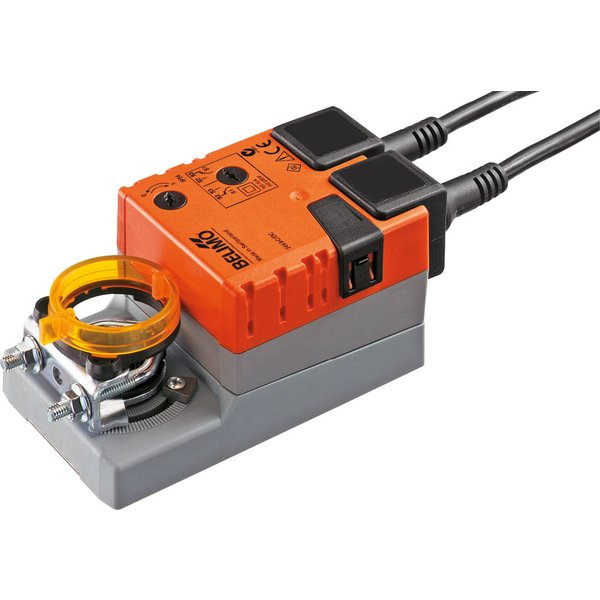

TMC24A-S

Siłownik TMC24A-S Belimo o krótkm czasie ruchu, bez sprężyny, 24 V AC/DC, 2 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT

Producent: Belimo

Kod produktu: TMC24A-S

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	20...49 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza TMC24A-S

Siłownik TMC24A-S został zaprojektowany do sterowania przepustnicami powietrza w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych w budynkach. Jest przeznaczony do pracy z przepustnicami o powierzchni do około 0,4 m². Urządzenie jest zasilane napięciem AC/DC 24 V i oferuje sterowanie typu Zamknij/Otwórz lub 3-punktowe.

Dzięki momentowi obrotowemu silnika wynoszącemu 2 Nm, siłownik zapewnia skuteczne działanie. Czas pełnego ruchu o 90° wynosi zaledwie 35 sekund. Dodatkowo, model ten jest wyposażony w zintegrowany styk pomocniczy, co zwiększa jego funkcjonalność w systemach automatyki budynkowej.

Główne zalety siłownika TMC24A-S

Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na wale przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się urządzenia.
Możliwość ręcznego sterowania: Dzięki specjalnemu przyciskowi możliwa jest ręczna obsługa siłownika. Naciśnięcie go wysprzęgla przekładnię, a sam przycisk można zablokować w pozycji wciśniętej, aby ułatwić regulację.
Regulacja kąta obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników końcowych.
Wysoka niezawodność: Urządzenie jest odporne na przeciążenia i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje bezpieczeństwo i długą żywotność.
Elastyczna sygnalizacja położenia: Zintegrowany styk pomocniczy z możliwością regulacji w całym zakresie pracy (od 0 do 100%) pozwala na elastyczne przesyłanie sygnałów zwrotnych do systemu sterowania.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.2 W
Moc znamionowa:	2.5 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze styku pomocniczego:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	35 s / 90°
Poziom mocy akustycznej – silnik:	40 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.48 kg
