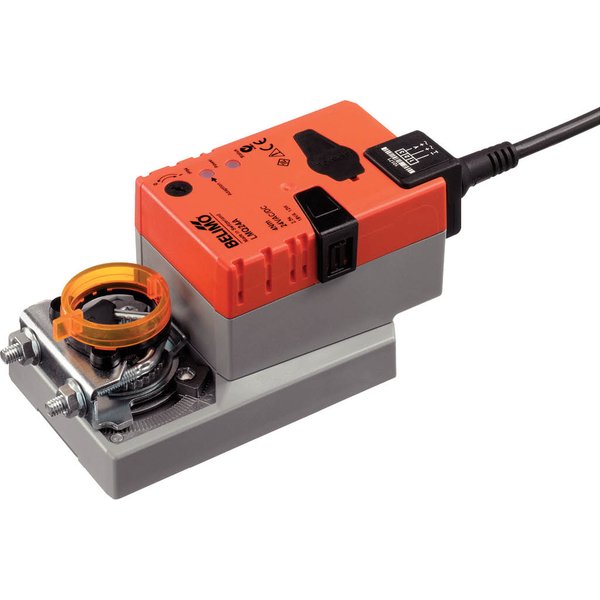

LMQ24A

Siłownik LMQ24A Belimo o bardzo krótkim czasie ruchu, bez sprężyny, 24 V AC/DC, 4 Nm, sterowanie 2-punktowe

Producent: Belimo

Kod produktu: LMQ24A

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	4 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	2.5...19 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic powietrza LMQ24A

Siłownik LMQ24A został zaprojektowany do efektywnego sterowania przepustnicami powietrza w instalacjach HVAC w budynkach. Jest to idealne rozwiązanie do przepustnic o powierzchni dochodzącej do 0.8 m². Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje moment obrotowy 4 Nm, co w połączeniu z krótkim czasem ruchu wynoszącym zaledwie 2.5 sekundy, zapewnia szybką i precyzyjną regulację przepływu powietrza. Sterowanie odbywa się w trybie Zamknij/Otwórz.

Kluczowe cechy produktu

Prosty montaż bezpośredni: Siłownik montuje się w łatwy sposób bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się urządzenia podczas pracy.
Możliwość przestawiania ręcznego: Urządzenie wyposażono w przycisk, który po wciśnięciu rozłącza przekładnię, umożliwiając ręczną regulację położenia przepustnicy. Przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt pracy siłownika można swobodnie regulować za pomocą mechanicznych ograniczników, dostosowując go do wymagań instalacji. Minimalny kąt obrotu wynosi 30°.
Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Automatyczna adaptacja: Podczas pierwszego uruchomienia siłownik aktywuje funkcję dostosowania, ucząc się mechanicznego zakresu pracy przepustnicy. Dzięki temu łagodnie dochodzi do położeń krańcowych, co chroni mechanizm i wydłuża jego żywotność.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	13 W
Pobór mocy w stanie spoczynku:	2 W
Moc znamionowa:	23 VA
Prąd rozruchowy (Imax):	20.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	4 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Minimalny kąt obrotu:	Min. 30°
Czas ruchu - silnik:	2.5 s / 90°
Poziom mocy akustycznej – silnik:	54 dB(A)
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL)
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...40°C [-22...104°F]
Uwaga dotycząca temperatury otoczenia:	Uwaga: wykorzystanie w temperaturach 40...50 C [104...122°F] jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą.
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.87 kg
