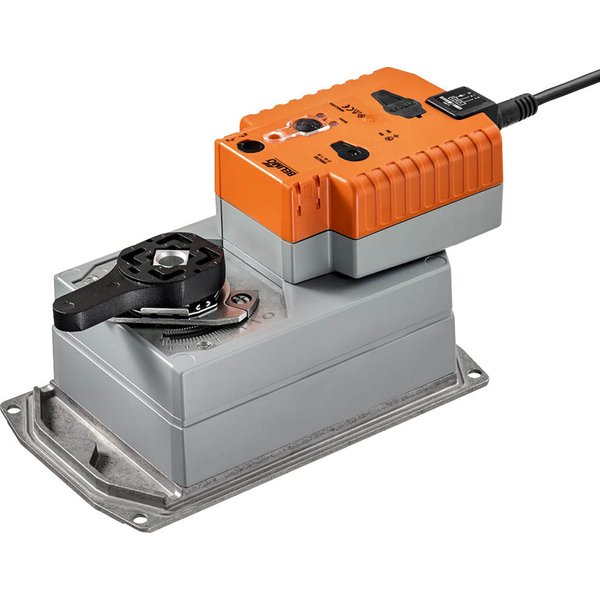

DRK24A-7

Poziom mocy akustycznej – silnik :	52 dB(A)
Wskaźnik położenia :	Mechaniczny, zintegrowany
Czas ruchu – funkcja bezpieczeństwa :	35 s / 90°
Poziom mocy akustycznej, funkcja :	61 dB(A) bezpieczeństwa
Ustawianie pozycji bezpiecznej :	NC/NO, regulowany (pokrętło POP)
Czas podtrzymywania zasilania (PF) :	2 s
Uwaga dotycząca funkcji bezpieczeństwa :	<35 s @ 0...50°C czasu pracy
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP54
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL :	cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02
Certification UL note :	The UL marking on the actuator depends on the production site, the device is UL-compliant in any case
Temperatura przechowywania :	-20...80°C
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Rozdzielczość :	0.05°C
Błąd powtarzalności :	0...60% lub >60%
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Licznik chłodu
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...40%)
Błąd powtarzalności :	0...40% lub >40%
Licznik ciepła
Measuring accuracy absolute temperature :	± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B)
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...40%)
Błąd powtarzalności :	0...40% lub >40%
Moment obrotowy Nm :	Maks. 90 Nm (wartość niestała) (wartość niestała)
Napięcie zasilania :	AC/DC 24 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 2x 0.75 mm²
Czas ruchu - silnik :	150 s / 90°
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy podczas pracy :	11 W
Pobór mocy w stanie spoczynku :	2W
Moc znamionowa :	20 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	11 W
Uwaga dotycząca mocy znamionowej :	Imax 20 A @ 5 ms
Dane funkcjonalne
Ręczne przestawianie :	przy użyciu przycisku
Zasada działania :	Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień zanieczyszczenia :	3
Temperatura otoczenia :	-30...50°C
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Skróty :	POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania
Komunikacja po szynie danych
Warunki
Liczba węzłów :	MP-Bus maks. 8
Odporność na impulsy napięciowe - :	0.8 kV zasilanie / sterowanie
Stopień zanieczyszczenia środowiska :	3
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności UL :	Klasa zasilania 2 wg UL
Zasada działania :	Type 1.AA
Nazwa budynku/projektu :	bezobsługowy
Masa :	3.9 kg
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Kategoria dokumentu :	bezobsługowy
Dane dotyczące bezpieczeństwa
Źródło zasilania UL :	Class 2 Supply
Stopień zanieczyszczenia :	3
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności :	Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Dane mechaniczne
Przyłącze kołnierzowe :	F07
Warunki
Skróty :	POP = Power Off Position / pozycja bezpieczna CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa PF = Power fail delay time / czas podtrzymywania zasilania
