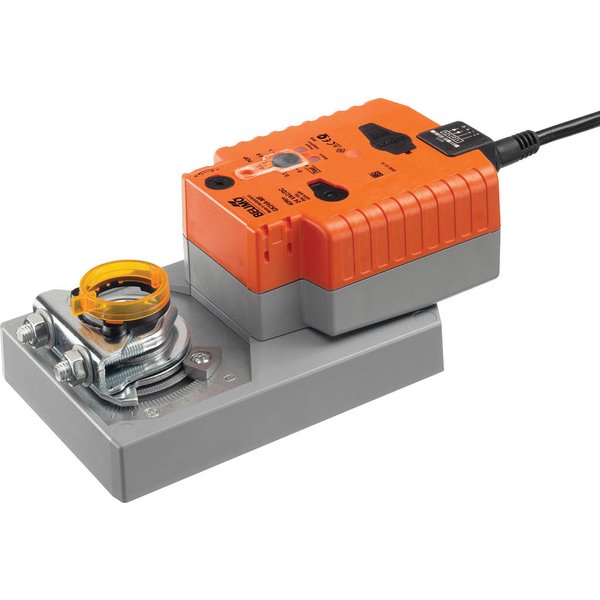

GK24A-1
Siłownik GK24A-1 Belimo z elektryczną funkcją bezpieczeństwa, 24 V AC/DC, 40 Nm, sterowanie 2-punktowe
Producent: Belimo
Kod produktu: GK24A-1
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | 150 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik obrotowy GK24A-1 z funkcją bezpieczeństwa
Siłownik obrotowy GK24A-1 to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach technicznych budynków. Został zaprojektowany do obsługi przepustnic o powierzchni dochodzącej do 8 m². Siłownik pracuje w trybie Zamknij/Otwórz, zasilany napięciem AC/DC 24 V i oferuje moment obrotowy silnika na poziomie 40 Nm.
Najważniejsze cechy produktu:
- Funkcja bezpieczeństwa: W przypadku zaniku zasilania, siłownik automatycznie przestawia przepustnicę do wcześniej zdefiniowanej pozycji bezpiecznej. Wykorzystuje do tego energię zgromadzoną we wbudowanych kondensatorach, które ładują się podczas normalnej pracy.
- Konfigurowalna pozycja bezpieczna (POP): Użytkownik może w prosty sposób ustawić pożądaną pozycję bezpieczną (Power Off Position) za pomocą pokrętła, w zakresie od 0 do 100%.
- Prosty montaż bezpośredni: Montaż urządzenia odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie przed obracaniem.
- Możliwość ręcznego sterowania: Siłownik wyposażono w przycisk, który po wciśnięciu tymczasowo wysprzęgla przekładnię, umożliwiając ręczne ustawienie przepustnicy.
- Regulowany kąt obrotu: Mechaniczne ograniczniki pozwalają na precyzyjne dostosowanie kąta obrotu do wymagań instalacji, z maksymalnym zakresem do 95°.
- Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
- Wybór kierunku obrotu: Dedykowany przełącznik pozwala na łatwe ustalenie kierunku obrotu silnika (lewo/prawo) w zależności od potrzeb aplikacji.
Zastosowanie i uwagi montażowe
Siłownik GK24A-1 został zaprojektowany z myślą o zastosowaniu w stacjonarnych instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja). Jego zadaniem jest precyzyjne sterowanie przepustnicami powietrza. Należy pamiętać, że montaż oraz wszelkie prace serwisowe muszą być wykonywane przez osoby posiadające odpowiednie kwalifikacje, z zachowaniem obowiązujących norm i przepisów.
Urządzenie zawiera elementy elektroniczne i nie powinno być utylizowane wraz z odpadami komunalnymi.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 21 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Ustawianie pozycji bezpiecznej: | 0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi) |
| Czas podtrzymywania zasilania (PF): | 2 s |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wyboru przełącznikiem 0...100% |
| Ręczne przestawianie: | przy użyciu przycisku |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 53 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 61 dB(A) |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.9 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna |
| PF = Power fail delay time / czas podtrzymywania zasilania | |
Akcesoria elektryczne
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
S2A
Styk pomocniczy S2A Belimo, nakładany, 2x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
Akcesoria mechaniczne
Z-SPA
Adapter do styku pomocniczego oraz potencjometru sprzężenia zwrotnego, Z-SPA Belimo, opakowanie 20 szt.
AH-GMA
Dźwignia przepustnicy AH-GMA Belimo, stali ocynkowana, standardowy zacisk montażowy, zakres regulacji zacisku 12...26,7 mm, szczelina szerokości 8,2 mm
KH10
Dźwignia do osi przepustnicy KH10 Belimo, zakres regulacji zacisku 14…25,4 mm, szczelina szerokości 8,2 mm, stal ocynkowana
