GK24A-MF
Producent: Belimo
Kod produktu: GK24A-MF
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s, regulowane |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Gniazdo wtykowe RJ12, Kabel |
| Kategoria ochronna: | IP54 |

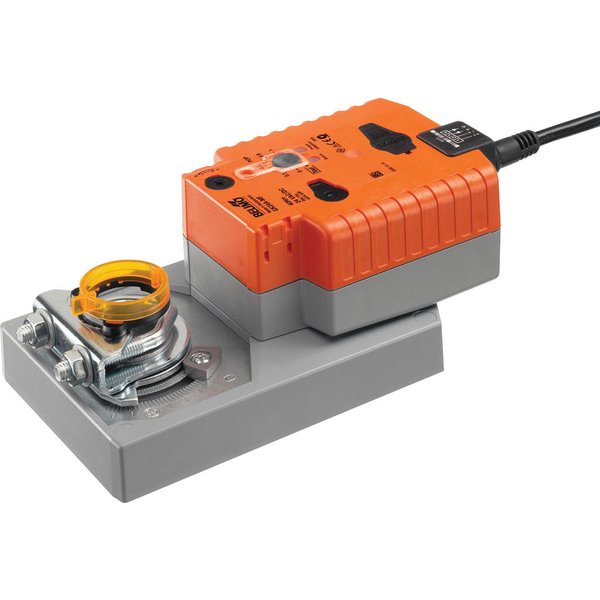

Konfigurowalny siłownik obrotowy GK24A-MF z funkcją bezpieczeństwa
Siłownik obrotowy GK24A-MF to zaawansowane, konfigurowalne urządzenie zaprojektowane do precyzyjnego sterowania przepustnicami powietrza o powierzchni dochodzącej do 8 m². Dzięki wbudowanej funkcji bezpieczeństwa, opartej na technologii kondensatorów, siłownik zapewnia niezawodne działanie nawet w przypadku przerwy w zasilaniu. Urządzenie jest zasilane napięciem AC/DC 24 V i sterowane za pomocą analogowego sygnału 2...10 V, oferując moment obrotowy silnika na poziomie 40 Nm.
Kluczowe cechy i funkcje produktu
- Wbudowana funkcja bezpieczeństwa: Dzięki zintegrowanym kondensatorom, siłownik w przypadku zaniku zasilania automatycznie ustawia przepustnicę w wcześniej zdefiniowanej pozycji bezpiecznej, pobierając zmagazynowaną energię.
- Regulowana pozycja bezpieczna (POP): Użytkownik może łatwo ustawić pozycję awaryjną w zakresie od 0 do 100% (z krokiem 10%) za pomocą dedykowanego pokrętła.
- Konfigurowalny czas podtrzymania zasilania (PF): Możliwość ustawienia opóźnienia (od 0 do 10 sekund) przed przejściem w tryb awaryjny, co zapobiega niepożądanym ruchom przy krótkich zanikach napięcia. Czas fabryczny to 2 sekundy.
- Precyzyjne sterowanie analogowe: Urządzenie jest sterowane zmiennym sygnałem w zakresie 2...10 V i dostarcza sygnał zwrotny o aktualnym położeniu w tym samym standardzie.
- Prosty montaż bezpośredni: Uniwersalny zacisk montażowy oraz zabezpieczenie przed obrotem umożliwiają szybką i łatwą instalację bezpośrednio na osi przepustnicy.
- Możliwość ręcznego przestawiania: Dedykowany przycisk pozwala na tymczasowe wysprzęglenie przekładni i ręczne ustawienie przepustnicy w dowolnej pozycji.
- Wysoka niezawodność i bezpieczeństwo: Siłownik posiada zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i automatycznie zatrzymuje się po dojściu do mechanicznych ograniczników.
- Automatyczne dopasowanie i synchronizacja: Po pierwszym uruchomieniu lub po ręcznym uruchomieniu funkcji adaptacji, siłownik automatycznie wykrywa mechaniczne ograniczniki i synchronizuje swój zakres pracy.
- Pełna konfigurowalność: Chociaż ustawienia fabryczne pasują do większości zastosowań, zaawansowani użytkownicy mogą modyfikować parametry pracy przy użyciu oprogramowania serwisowego (np. Belimo Assistant 2).
Zastosowanie i uwagi montażowe
- Urządzenie przeznaczone jest do stosowania wyłącznie w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
- Instalacja na zewnątrz budynków jest możliwa tylko pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych (woda, śnieg, słońce).
- Montaż i podłączenie elektryczne muszą być wykonane przez osoby z odpowiednimi uprawnieniami, z zachowaniem obowiązujących norm i przepisów.
- Przy obliczaniu wymaganego momentu obrotowego należy uwzględnić dane techniczne dostarczone przez producenta przepustnicy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3 W |
| Moc znamionowa: | 21 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2.5...10 V |
| Ustawianie pozycji bezpiecznej: | 0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi) |
| Czas podtrzymywania zasilania (PF): | 2 s |
| Regulowany czas podtrzymywania zasilania (PF): | 0...10 s |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wyboru przełącznikiem 0...100% |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przy użyciu przycisku |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 90...150 s |
| Czas ruchu – funkcja bezpieczeństwa: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 52 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 61 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne - MAX (maximum position): | 100% |
| Sterowanie ręczne - MIN (minimum position): | 0% |
| Sterowanie ręczne - ZS (intermediate position, AC only): | 50% |
| Regulowane sterowanie ręczne - MAX: | (MIN + 32%)...100% |
| Regulowane sterowanie ręczne - MIN: | 0%...(MAX – 32%) |
| Regulowane sterowanie ręczne - ZS: | MIN...MAX |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| UL Approval - Uwaga: | Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
| Terminy techniczne | |
| Skróty - POP: | Power Off Position / pozycja bezpieczna |
| Skróty - PF: | Power fail delay time / czas podtrzymywania zasilania |
