NKQ24A-1
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 6 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | 2.5...19 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

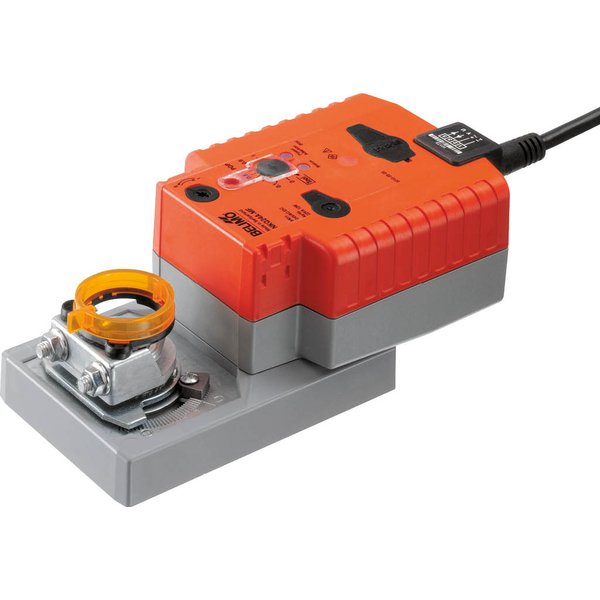

Siłownik obrotowy NKQ24A-1 z funkcją bezpieczeństwa
Siłownik obrotowy NKQ24A-1 to zaawansowane urządzenie z funkcją bezpieczeństwa, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza w instalacjach technicznych budynków. Jest idealnym rozwiązaniem dla systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Kluczowe cechy produktu:
- Przeznaczony do przepustnic powietrza o powierzchni do około 1,2 m².
- Generuje moment obrotowy silnika na poziomie 6 Nm.
- Zasilany uniwersalnym napięciem AC/DC 24 V.
- Proste sterowanie w trybie Otwórz/Zamknij.
- Szybki czas ruchu wynoszący zaledwie 4 sekundy.
Niezawodna praca z funkcją bezpieczeństwa
W trakcie normalnego działania siłownik precyzyjnie reguluje pozycję przepustnicy, równocześnie ładując wbudowane kondensatory. W przypadku zaniku zasilania, zmagazynowana energia jest wykorzystywana do automatycznego ustawienia przepustnicy w zdefiniowanej wcześniej pozycji bezpiecznej.
Konfigurowalna pozycja bezpieczna (POP)
Urządzenie pozwala na łatwe ustawienie pożądanej pozycji bezpiecznej za pomocą pokrętła. Regulacja odbywa się w zakresie od 0 do 100% z krokiem co 10%, co zapewnia dużą elastyczność w dostosowaniu do wymagań instalacji. Ustawienie odnosi się do skalibrowanego zakresu kąta obrotu (od 30° do 95°).
Prosty montaż bezpośredni
Montaż siłownika jest szybki i łatwy. Odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie chroni urządzenie przed obracaniem się podczas pracy.
Możliwość sterowania ręcznego
W razie potrzeby możliwe jest ręczne przestawienie przepustnicy. Wystarczy nacisnąć dedykowany przycisk, aby tymczasowo wysprzęglić przekładnię. Pozostaje ona rozłączona, dopóki przycisk jest wciśnięty, umożliwiając swobodną regulację manualną.
Regulowany kąt obrotu
Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników. Należy pamiętać, że minimalny kąt pracy siłownika wynosi 30°.
Wysoka niezawodność i bezpieczeństwo
Siłownik został wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje jego długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 22 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 6 Nm |
| Ustawianie pozycji bezpiecznej: | 0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi) |
| Czas podtrzymywania zasilania (PF): | 0 s |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wyboru przełącznikiem 0...100% |
| Ręczne przestawianie: | przy użyciu przycisku |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Minimalny kąt obrotu: | Min. 30° |
| Czas ruchu - silnik: | 4 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 4 s / 90° |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 60 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 (Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL) |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna, PF = Power fail delay time / czas podtrzymywania zasilania |
