GRK24A-5

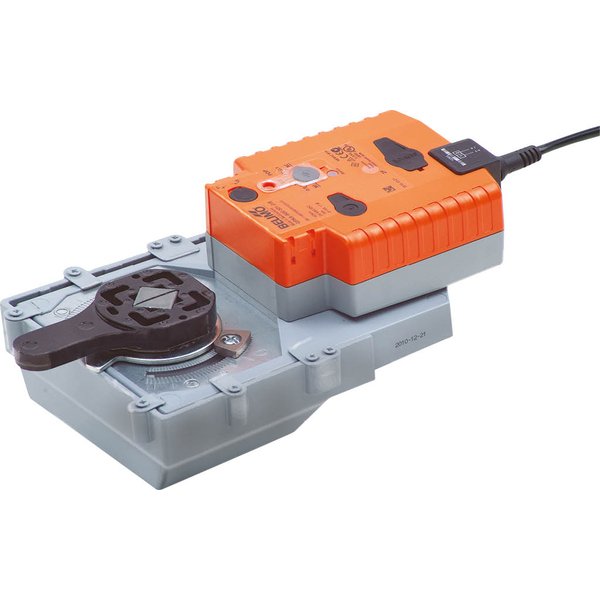

Siłownik obrotowy GRK24A-5 z funkcją bezpieczeństwa

Siłownik GRK24A-5 to urządzenie przeznaczone do sterowania zaworami obrotowymi oraz klapami motylkowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego kluczową cechą jest zintegrowana funkcja bezpieczeństwa, która w przypadku zaniku zasilania zapewnia powrót do ustalonej pozycji awaryjnej.

Podczas normalnej pracy siłownik ustawia zawór w wymaganym położeniu roboczym, jednocześnie ładując wbudowane kondensatory. Gdy nastąpi przerwa w dostawie prądu, zgromadzona w nich energia jest wykorzystywana do przesunięcia zaworu do pozycji bezpiecznej.

Najważniejsze cechy produktu

• Konfigurowalna pozycja bezpieczna: Położenie awaryjne można w prosty sposób ustawić za pomocą dedykowanego pokrętła (POP - Power Off Position). Fabryczny czas podtrzymania zasilania wynosi 2 sekundy.
• Prosty montaż bezpośredni: Urządzenie jest przeznaczone do bezpośredniego montażu na zaworze z kołnierzem montażowym F05. Położenie siłownika względem zaworu można zmieniać w krokach co 90°.
• Możliwość obsługi ręcznej: Wciśnięcie specjalnego przycisku powoduje tymczasowe wysprzęglenie przekładni, co umożliwia ręczną zmianę położenia klapy lub zaworu.
• Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
• Wysoka niezawodność działania: Siłownik posiada zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.

Uruchomienie i działanie

Urządzenie jest dostarczane z całkowicie rozładowanymi kondensatorami. Z tego powodu przed rozpoczęciem normalnej pracy wymaga wstępnego ładowania, które trwa około 20 sekund. Jest to niezbędne do zgromadzenia energii potrzebnej do prawidłowego działania funkcji bezpieczeństwa.

Instalacja elektryczna

Siłownik wymaga zasilania poprzez transformator bezpieczeństwa. Istnieje możliwość równoległego podłączenia kilku siłowników, jednak należy w takim przypadku sprawdzić dane eksploatacyjne.

Dostępne akcesoria

Funkcjonalność siłownika można rozszerzyć, stosując dodatkowe akcesoria nakładane:

• Styki pomocnicze S1A (1x SPDT) oraz S2A (2x SPDT)
• Potencjometry sprzężenia zwrotnego P140A (140 Ω), P1000A (1 kΩ), P10000A (10 kΩ)
