GRK24A-SZ-5

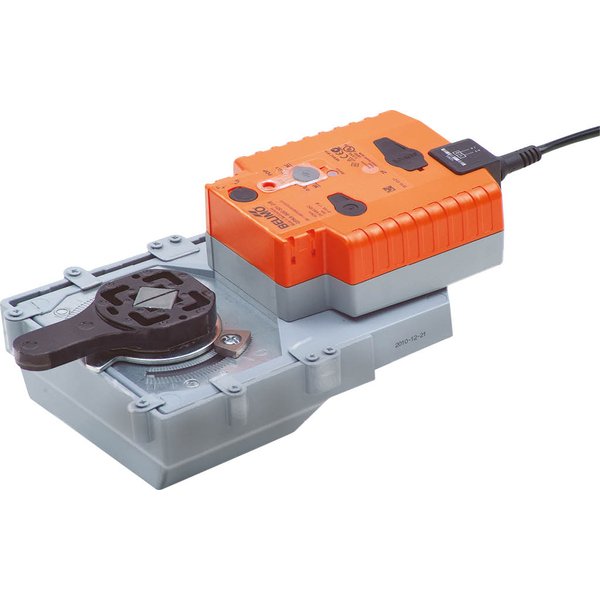

Analogowy siłownik obrotowy GRK24A-SZ-5 z funkcją bezpieczeństwa

Siłownik GRK24A-SZ-5 to zaawansowane urządzenie przeznaczone do sterowania zaworami obrotowymi oraz klapami motylkowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wyposażony w funkcję bezpieczeństwa, zapewnia niezawodność działania nawet w przypadku zaniku zasilania.

Kluczowe parametry pracy siłownika:

• Moment obrotowy silnika wynoszący 40 Nm.
• Zasilanie napięciem znamionowym AC/DC 24 V.
• Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 0.5...10 V.
• Urządzenie dostarcza sygnał sprzężenia zwrotnego o wartości 0.5...10 V do systemu sterowania.

Tryb pracy i funkcja bezpieczeństwa

Podczas normalnej pracy siłownik precyzyjnie ustawia pozycję zaworu, jednocześnie ładując wbudowane kondensatory. W momencie przerwy w dostawie energii elektrycznej, zgromadzona w nich energia jest wykorzystywana do przesunięcia zaworu do wcześniej zdefiniowanej pozycji bezpiecznej. Czas powrotu do pozycji bezpiecznej wynosi około 35 sekund.

Kondensatory wymagają wstępnego naładowania, którego czas zależy od długości przerwy w zasilaniu. Urządzenie dostarczane jest z rozładowanymi kondensatorami i przed pierwszym uruchomieniem wymaga około 20 sekund ładowania.

Główne cechy i funkcjonalności

• Regulowana pozycja bezpieczna (POP): Użytkownik może łatwo ustawić żądaną pozycję bezpieczną w zakresie od 0 do 100% (z krokiem 10%) za pomocą pokrętła.
• Wysoka niezawodność: Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
• Prosty montaż bezpośredni: Urządzenie można łatwo zamontować bezpośrednio na zaworze lub klapie z kołnierzem F05. Położenie montażowe można zmieniać co 90 stopni.
• Przestawianie ręczne: Wciśnięcie dedykowanego przycisku tymczasowo wysprzęgla przekładnię, umożliwiając ręczną regulację położenia zaworu.
• Regulowany kąt obrotu: Kąt obrotu można dostosować do wymagań instalacji za pomocą ograniczników mechanicznych.
• Zmiana kierunku obrotu: Dostępny przełącznik pozwala na zmianę kierunku obrotu podczas normalnej pracy siłownika.

Wskazówki dotyczące instalacji i użytkowania

Urządzenie zostało zaprojektowane do pracy w stacjonarnych systemach HVAC. Montaż na zewnątrz jest możliwy tylko przy zapewnieniu ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów. Instalacja musi być wykonana przez wykwalifikowany personel zgodnie z obowiązującymi normami. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy zweryfikować dane eksploatacyjne.
