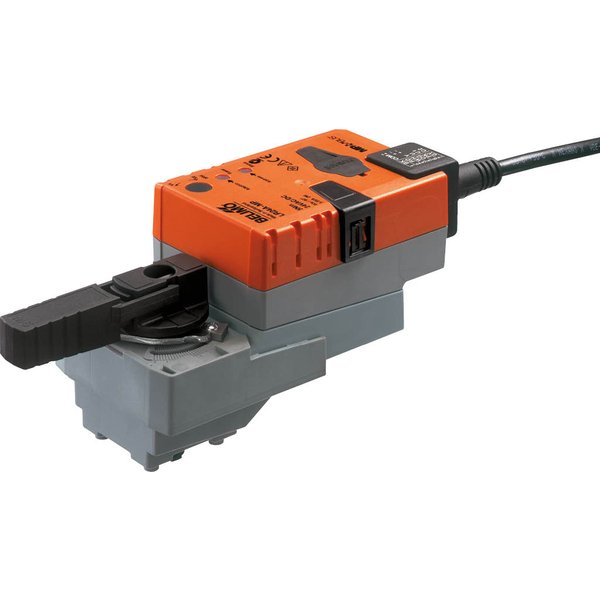

LR24A-MP

Siłownik obrotowy, 5 Nm, AC/DC 24 V, Szyna MP, 90 s (35...420 s), IP54

Kod produktu: LR24A-MP

Rodzaj ruchu:	Obrotowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik obrotowy LR24A-MP do zaworów kulowych

Siłownik obrotowy LR24A-MP to nowoczesne urządzenie przeznaczone do precyzyjnego sterowania zaworami kulowymi w instalacjach. Wyposażony jest w interfejs komunikacyjny i zapewnia moment obrotowy silnika na poziomie 5 Nm. Zasilany jest bezpiecznym napięciem znamionowym AC/DC 24 V.

Kluczowe cechy i funkcje

Elastyczne sterowanie: Siłownik może być sterowany na dwa sposoby: konwencjonalnie, za pomocą standardowego sygnału analogowego 2...10 V, lub cyfrowo poprzez magistralę komunikacyjną Belimo MP-Bus.
Przetwarzanie sygnałów z czujników: Urządzenie umożliwia bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub zestyku), działając jako przetwornik sygnału. Dane z czujnika mogą być przesyłane cyfrowo przez szynę MP-Bus do nadrzędnego systemu sterowania.
Prosta i szybka instalacja: Montaż siłownika na zaworze kulowym jest niezwykle prosty dzięki zastosowaniu jednej centralnej śruby. Położenie montażowe można swobodnie dostosowywać co 90 stopni, a niezbędne narzędzie jest zintegrowane ze wskaźnikiem położenia.
Wygodna obsługa ręczna: Siłownik wyposażono w przycisk do ręcznego przestawiania, co ułatwia instalację i serwis. Wciśnięty przycisk wysprzęgla przekładnię, a dla wygody można go zablokować w tej pozycji.
Wysoka niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Automatyczne dopasowanie: Przy pierwszym uruchomieniu siłownik automatycznie przeprowadza proces adaptacji, dostosowując swój zakres pracy do mechanicznych położeń krańcowych zaworu. Funkcję tę można również aktywować ręcznie za pomocą przycisku.
Możliwość konfiguracji: Chociaż ustawienia fabryczne są optymalne dla większości zastosowań, istnieje możliwość modyfikacji poszczególnych parametrów za pomocą dedykowanej aplikacji Belimo Assistant 2.

Zastosowanie i montaż

Urządzenie przeznaczone jest do użytku w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być wykonywany przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm. W przypadku instalacji na zewnątrz, siłownik musi być chroniony przed bezpośrednim działaniem wody, śniegu, promieni słonecznych i innych czynników atmosferycznych.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	1.3 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y - Punkt początkowy:	0.5...30 V
Regulowany zakres roboczy Y - Punkt końcowy:	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy:	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy:	2.5...10 V
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	90 s / 90°
Regulowany czas ruchu:	35...150 s
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.51 kg
