LR24A-SR-TP

Siłownik obrotowy, 5 Nm, AC/DC 24 V, 2...10 V, 90 s, IP54, Zaciski

Kod produktu: LR24A-SR-TP

Rodzaj ruchu:	Obrotowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Moment obrotowy Nm:	5 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Analogowe
Czas ruchu:	80...99 s
Styki pomocnicze:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

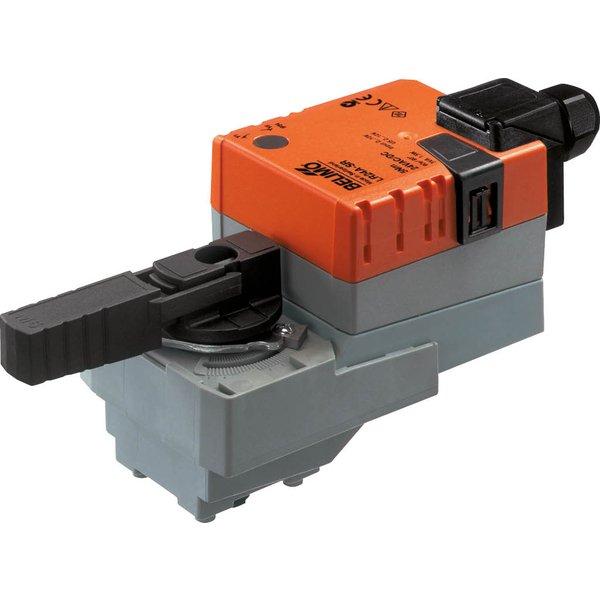

Analogowy siłownik obrotowy LR24A-SR-TP

Siłownik obrotowy LR24A-SR-TP przeznaczony jest do sterowania zaworami kulowymi w instalacjach HVAC. Urządzenie zasilane jest napięciem AC/DC 24 V i sterowane za pomocą sygnału analogowego 2...10 V. Wyposażone jest również w sygnał sprzężenia zwrotnego w tym samym standardzie, informujący o aktualnym położeniu zaworu.

Kluczowe cechy i funkcje

Prosty montaż bezpośredni: Siłownik montowany jest bezpośrednio na zaworze kulowym przy użyciu jednej, centralnej śruby. Pozycję montażową można regulować w krokach co 90°, a narzędzie do montażu jest zintegrowane z podłączanym wskaźnikiem położenia.
Możliwość ręcznego przestawiania: Urządzenie pozwala na ręczną obsługę po naciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
Regulowany kąt obrotu: Kąt obrotu może być precyzyjnie dostosowany do wymagań instalacji za pomocą ograniczników mechanicznych.
Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Tryb pracy: Urządzenie jest sterowane standardowym sygnałem 0...10 V, poruszając się do pozycji zgodnej z wartością sygnału wejściowego. Napięcie pomiarowe U (sprzężenie zwrotne) pozwala na elektryczne sygnalizowanie położenia zaworu (0...100%) i może być wykorzystane jako sygnał sterujący dla innych siłowników.

Zastosowanie i bezpieczeństwo

Urządzenie zostało zaprojektowane do użytku w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i uruchomienie powinny być przeprowadzane przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm. Siłownik posiada stopień ochrony IP54. W przypadku montażu na zewnątrz należy zapewnić osłonę przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne.

Dostępne akcesoria

Styk pomocniczy 1x SPDT, nakładany (S1A)
Styk pomocniczy 2x SPDT, nakładany (S2A)
Potencjometr sprzężenia zwrotnego 140 Ω, nakładany (P140A)
Potencjometr sprzężenia zwrotnego 1 kΩ, nakładany (P1000A)
Potencjometr sprzężenia zwrotnego 10 kΩ, nakładany (P10000A)

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1.5 W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	3 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	90 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.35 kg
