LRQ24A-SR

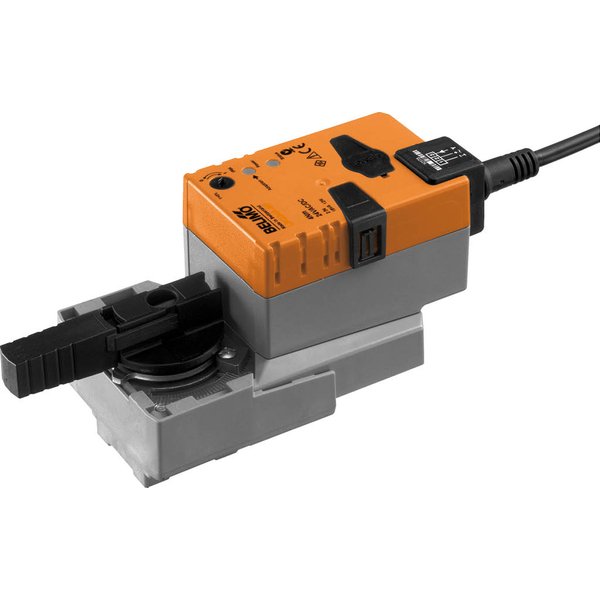

Analogowy siłownik obrotowy LRQ24A-SR do zaworów kulowych

Siłownik obrotowy LRQ24A-SR jest przeznaczony do sterowania zaworami kulowymi w instalacjach. Urządzenie jest zasilane napięciem 24 V AC/DC i sterowane za pomocą standardowego sygnału analogowego, co pozwala na precyzyjne ustawienie pozycji zaworu.

Najważniejsze parametry:

• Moment obrotowy silnika: 4 Nm
• Napięcie zasilania: AC/DC 24 V
• Sygnał sterujący: analogowy 2...10 V
• Sygnał informacji zwrotnej: 2...10 V
• Czas ruchu silnika: 9 s dla kąta 90°

Kluczowe cechy i funkcjonalności

Wysoka niezawodność działania

Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i długotrwałą pracę.

Prosty montaż bezpośredni

Instalacja siłownika na zaworze kulowym jest szybka i prosta dzięki zastosowaniu jednej centralnej śruby. Wskaźnik położenia posiada zintegrowany przyrząd montażowy, a pozycję montażową siłownika można zmieniać co 90 stopni, dostosowując ją do warunków instalacji.

Inteligentna adaptacja i synchronizacja

Podczas pierwszego uruchomienia siłownik automatycznie aktywuje funkcję adaptacji, która dopasowuje zakres pracy i sygnał zwrotny do mechanicznych ograniczników zaworu. Funkcję tę można również uruchomić ręcznie w dowolnym momencie. System wykrywa ograniczniki, co pozwala na łagodne domykanie zaworu i chroni mechanizm.

Przestawianie ręczne

Możliwość ręcznego sterowania jest dostępna za pomocą przycisku. Jego wciśnięcie powoduje wysprzęglenie przekładni, co umożliwia swobodne przestawienie zaworu. Przycisk można zablokować w pozycji wciśniętej, co jest przydatne podczas prac serwisowych.

Regulowany kąt obrotu

Kąt obrotu siłownika można w prosty sposób regulować przy użyciu mechanicznych ograniczników, dostosowując go do wymagań danej instalacji.

Zalecenia dotyczące zastosowania

Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Prace montażowe i instalacyjne muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
