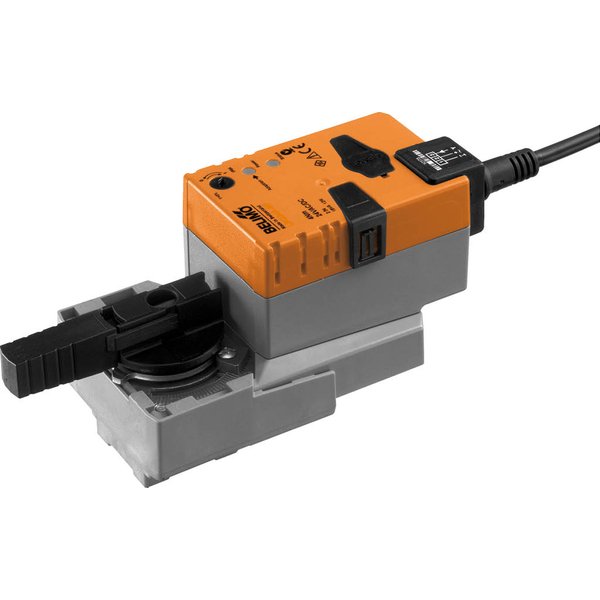

LRQ24A-SZ

Analogowy siłownik obrotowy do zaworów kulowych

Siłownik LRQ24A-SZ to urządzenie przeznaczone do sterowania zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Charakteryzuje się momentem obrotowym silnika wynoszącym 4 Nm oraz krótkim czasem ruchu, który dla obrotu o 90° wynosi zaledwie 9 sekund. Urządzenie jest zasilane bezpiecznym napięciem AC/DC 24 V i sterowane jest za pomocą sygnału analogowego w zakresie 0.5...10 V. Dodatkowo, siłownik udostępnia sygnał sprzężenia zwrotnego (0.5...10 V), informujący o aktualnym położeniu.

Kluczowe cechy i funkcje

• Precyzyjne sterowanie i sygnalizacja zwrotna
  Siłownik jest sterowany standardowym sygnałem nastawczym, co pozwala na precyzyjne pozycjonowanie. Wbudowany sygnał zwrotny U umożliwia elektryczne sygnalizowanie położenia zaworu w zakresie od 0 do 100%, a także może służyć jako sygnał sterujący dla kolejnych siłowników.
• Prosty montaż bezpośredni
  Montaż urządzenia odbywa się bezpośrednio na zaworze kulowym przy użyciu jednej, centralnej śruby. Wbudowane narzędzie montażowe oraz możliwość zmiany położenia siłownika w krokach co 90° znacznie ułatwiają i przyspieszają instalację.
• Funkcja przestawiania ręcznego
  Możliwość ręcznej zmiany położenia jest dostępna po naciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co pozwala na swobodną obsługę ręczną.
• Regulowany kąt obrotu
  Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą ograniczników mechanicznych.
• Wysoka niezawodność i bezpieczeństwo
  Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Po dojściu do mechanicznego ogranicznika zatrzymuje się automatycznie, co chroni mechanizm przed uszkodzeniem.
• Automatyczne dopasowanie
  Podczas pierwszego uruchomienia siłownik automatycznie aktywuje funkcję adaptacji, dostosowując swój zakres pracy oraz sygnał zwrotny do mechanicznego zakresu położeń zaworu. Funkcję tę można również uruchomić ręcznie w dowolnym momencie.
