NR24A-SR-TP

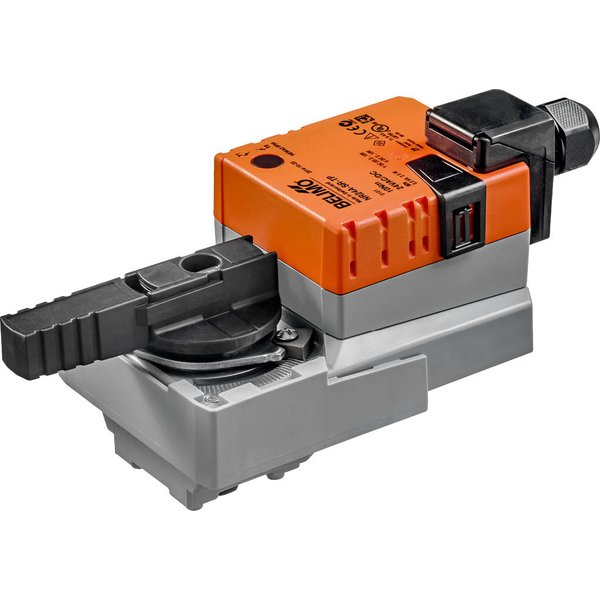

Analogowy siłownik obrotowy NR24A-SR-TP

Siłownik obrotowy przeznaczony do sterowania zaworami kulowymi w instalacjach. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 10 Nm i jest zasilane napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informujący o aktualnym położeniu.

Kluczowe cechy i funkcje produktu

• Prosty montaż bezpośredni: Siłownik montuje się bezpośrednio na zaworze kulowym przy użyciu jednej centralnej śruby. Wbudowane w podłączany wskaźnik położenia narzędzie ułatwia instalację. Pozycję montażową siłownika można swobodnie zmieniać w krokach co 90°.
• Obsługa ręczna: Możliwość ręcznego przestawienia siłownika jest realizowana poprzez naciśnięcie specjalnego przycisku. Przycisk można zablokować w pozycji wciśniętej, co pozwala na stałe wysprzęglenie przekładni.
• Regulowany kąt obrotu: Kąt obrotu może być precyzyjnie dostosowany do wymagań instalacji za pomocą mechanicznych ograniczników.
• Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Zasada działania

Siłownik jest sterowany za pomocą standardowego sygnału 2...10 V DC i precyzyjnie ustawia się w pozycji odpowiadającej wartości sygnału wejściowego. Generowane przez siłownik napięcie pomiarowe U (w zakresie 2...10 V) służy do elektrycznej sygnalizacji położenia zaworu (0...100%) i może być wykorzystane jako sygnał sterujący dla kolejnych siłowników w instalacji.

Zastosowanie

Urządzenie zostało zaprojektowane do pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Montaż na zewnątrz budynków jest możliwy pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów, a warunki otoczenia muszą być zgodne z kartą katalogową.
