SR230A

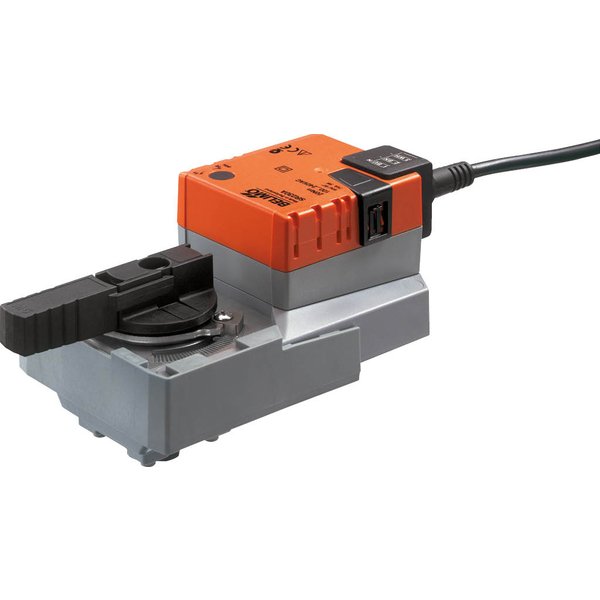

Siłownik obrotowy SR230A do zaworów kulowych

Siłownik obrotowy SR230A został zaprojektowany do sterowania zaworami kulowymi w instalacjach. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 20 Nm i jest zasilane napięciem znamionowym w szerokim zakresie AC 100...240 V. Sterowanie odbywa się w trybie Zamknij/Otwórz lub 3-punktowym.

Najważniejsze cechy i funkcje

Łatwy montaż bezpośredni

Instalacja siłownika jest prosta i szybka – odbywa się bezpośrednio na zaworze kulowym przy użyciu tylko jednej, centralnej śruby. Położenie montażowe można swobodnie regulować w krokach co 90°. Proces instalacji dodatkowo ułatwia narzędzie montażowe, które jest zintegrowane z podłączanym wskaźnikiem położenia.

Przestawianie ręczne

Siłownik umożliwia ręczną obsługę za pomocą przycisku. Po jego wciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodne ustawienie zaworu. Dla wygody, wciśnięty przycisk można zablokować w tej pozycji.

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.

Wysoka niezawodność działania

Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i bezobsługową pracę przez długi czas.

Zastosowanie i warunki pracy

Siłownik przeznaczony jest do użytku w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Dzięki klasie ochrony IP54 jest odporny na pył i zachlapania. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia, od -30°C do +50°C. Możliwe jest równoległe podłączenie kilku siłowników.

Dostępne akcesoria dodatkowe

• Styk pomocniczy nakładany 1x SPDT (S1A)
• Styk pomocniczy nakładany 2x SPDT (S2A)
• Potencjometr sprzężenia zwrotnego nakładany 140 Ω (P140A)
• Potencjometr sprzężenia zwrotnego nakładany 1 kΩ (P1000A)
• Potencjometr sprzężenia zwrotnego nakładany 10 kΩ (P10000A)
