SR230A-5

Siłownik obrotowy, 20 Nm, AC 100...240 V, Zamknij/Otwórz, 3-punktowe, 90 s, IP54, F05

Kod produktu: SR230A-5

Rodzaj ruchu:	Obrotowe
Napięcie AC/DC:	230 V
Rodzaj sterowania:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	80...99 s
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

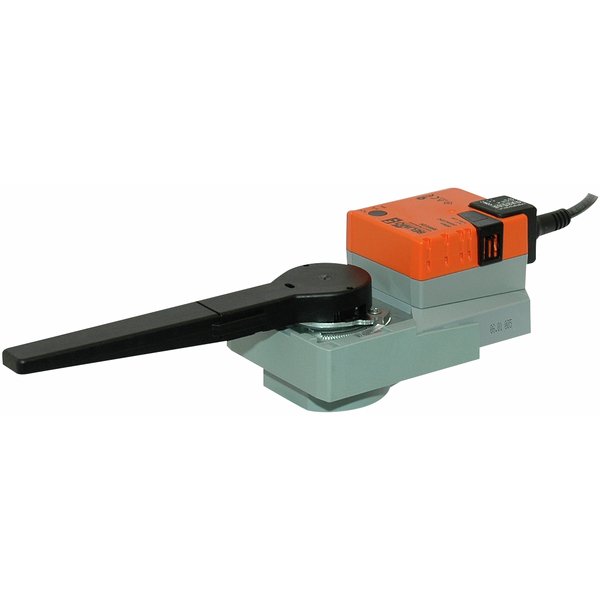

Siłownik obrotowy SR230A-5 do zaworów i klap

Obrotowy siłownik przeznaczony do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Służy do sterowania zaworami obrotowymi oraz klapami motylkowymi. Urządzenie generuje moment obrotowy silnika na poziomie 20 Nm i pracuje w szerokim zakresie napięcia zasilania AC 100...240 V. Realizuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe.

Główne cechy i funkcje

Łatwy montaż bezpośredni

Konstrukcja siłownika umożliwia prosty i bezpośredni montaż na zaworze lub klapie z kołnierzem montażowym. Położenie siłownika względem armatury można zmieniać w krokach co 90°, co zapewnia dużą elastyczność instalacyjną.

Przestawianie ręczne z funkcją blokady

Siłownik wyposażono w przycisk do ręcznego przestawiania. Jego naciśnięcie powoduje wysprzęglenie przekładni, co pozwala na swobodną zmianę położenia. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.

Regulowany kąt obrotu

Kąt obrotu siłownika jest regulowany za pomocą ograniczników mechanicznych, co pozwala na precyzyjne dostosowanie zakresu pracy do wymagań konkretnej aplikacji.

Wysoka niezawodność działania

Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika, co gwarantuje bezpieczną i bezobsługową pracę.

Dostępne akcesoria

Funkcjonalność siłownika można rozszerzyć o dodatkowe akcesoria elektryczne:

Styk pomocniczy 1x SPDT, nakładany (S1A)
Styk pomocniczy 2x SPDT, nakładany (S2A)
Potencjometr sprzężenia zwrotnego 140 Ω, nakładany (P140A)
Potencjometr sprzężenia zwrotnego 1 kΩ, nakładany (P1000A)
Potencjometr sprzężenia zwrotnego 10 kΩ, nakładany (P10000A)

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	3W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	7 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	90 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Wskaźnik położenia:	Mechaniczny, zintegrowany, dwuczęściowy
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Dane mechaniczne
Przyłącze kołnierzowe:	F05
Masa
Masa:	0.98 kg
