SR24A-SR

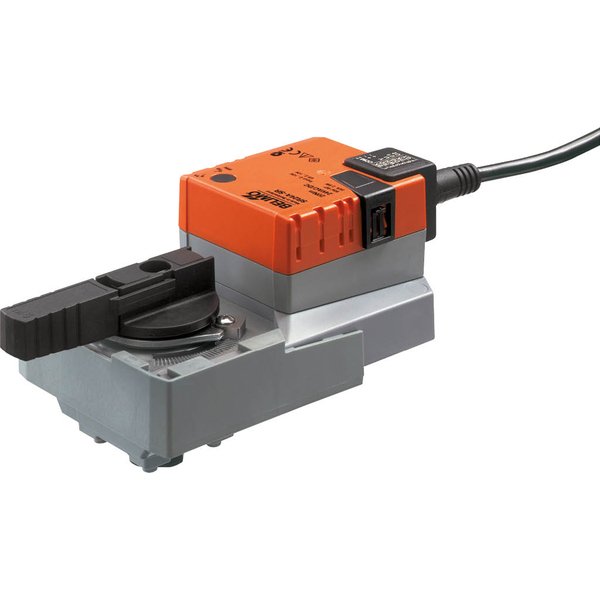

Analogowy siłownik obrotowy SR24A-SR do zaworów kulowych

Siłownik obrotowy SR24A-SR to urządzenie przeznaczone do sterowania zaworami kulowymi w instalacjach. Dzięki sterowaniu analogowemu oraz sygnałowi sprzężenia zwrotnego, zapewnia precyzyjną i niezawodną pracę w systemach automatyki budynkowej.

Najważniejsze parametry:

• Moment obrotowy silnika: 20 Nm
• Napięcie zasilania: AC/DC 24 V
• Sygnał sterujący: analogowy 2...10 V
• Sygnał zwrotny wskazujący pozycję: 2...10 V

Cechy produktu

Tryb pracy i precyzyjne sterowanie

Siłownik jest kontrolowany za pomocą standardowego sygnału nastawczego DC 0...10 V, co pozwala na dokładne ustawienie go w pozycji odpowiadającej wartości sygnału. Generowane napięcie pomiarowe U służy jako sygnał zwrotny, który elektrycznie informuje o położeniu zaworu w zakresie 0-100% i może być wykorzystany do sterowania innymi siłownikami.

Łatwy montaż bezpośredni

Instalacja odbywa się bezpośrednio na trzpieniu zaworu kulowego za pomocą jednej centralnej śruby. Proces montażu ułatwia przyrząd zintegrowany z wtykanym wskaźnikiem położenia. Pozycję siłownika na zaworze można zmieniać w krokach co 90°.

Ręczne przestawianie

Urządzenie umożliwia ręczną zmianę położenia poprzez wciśnięcie przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co jest przydatne podczas uruchamiania lub serwisu instalacji.

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do wymagań aplikacji za pomocą mechanicznych ograniczników krańcowych.

Wysoka niezawodność działania

Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje jego trwałość i bezawaryjność.

Zasady bezpieczeństwa i instalacji

Urządzenie zostało zaprojektowane do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany przez personel posiadający odpowiednie uprawnienia, z zachowaniem obowiązujących norm. W celu zapewnienia bezpieczeństwa, zasilanie siłownika musi odbywać się poprzez transformator bezpieczeństwa. Możliwe jest łączenie równoległe kilku siłowników, przy czym należy sprawdzić dane eksploatacyjne.
