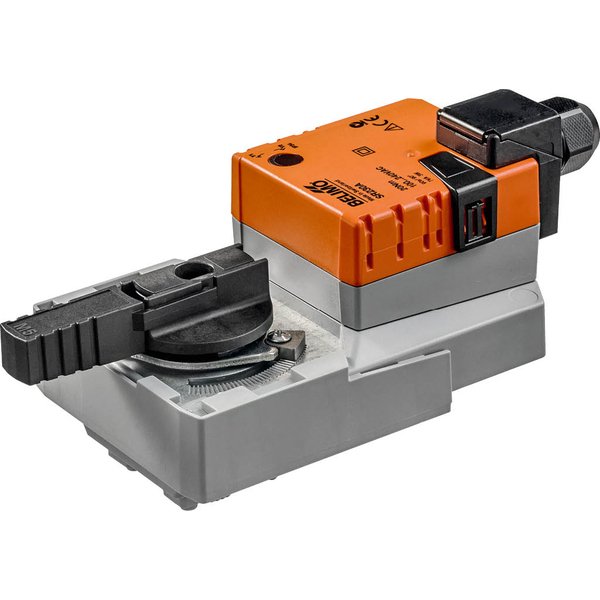

SR24A-SR-TP

Analogowy siłownik obrotowy przeznaczony do sterowania zaworami kulowymi. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 20 Nm i jest zasilane napięciem znamionowym AC/DC 24 V. Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V, a siłownik dostarcza również sygnał sprzężenia zwrotnego w tym samym zakresie, informujący o aktualnej pozycji.

Kluczowe cechy siłownika SR24A-SR-TP

• Tryb pracy: Siłownik reaguje na standardowy sygnał sterujący, pozycjonując się adekwatnie do jego wartości. Dostarcza również napięcie pomiarowe, które informuje o aktualnym położeniu zaworu (w zakresie 0-100%) i może być wykorzystane do sterowania kolejnymi urządzeniami.
• Prosty montaż bezpośredni: Instalacja na zaworze kulowym jest szybka i łatwa dzięki zastosowaniu pojedynczej, centralnej śruby. Wskaźnik położenia pełni jednocześnie funkcję narzędzia montażowego, a sam siłownik można zamontować w różnych pozycjach, z krokiem co 90 stopni.
• Możliwość przestawiania ręcznego: Wbudowany przycisk pozwala na ręczne sterowanie siłownikiem. Po jego wciśnięciu przekładnia zostaje rozłączona, co umożliwia swobodną zmianę pozycji. Przycisk można zablokować w pozycji wciśniętej dla ułatwienia pracy.
• Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników.
• Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Po osiągnięciu ustawionego ogranicznika zatrzymuje się automatycznie, co zapewnia bezpieczną i bezawaryjną pracę.

Zastosowanie

Siłownik został zaprojektowany do niezawodnej pracy w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być stosowany na zewnątrz budynków pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne.

Instalacja i Bezpieczeństwo

Urządzenie wymaga zasilania poprzez transformator bezpieczeństwa i spełnia wymogi III klasy ochronności (napięcie bezpieczne - niskie SELV). Obudowa o stopniu ochrony IP54 zapewnia odporność na pył i zachlapania. Możliwe jest równoległe podłączenie kilku siłowników, co zwiększa elastyczność systemu.
